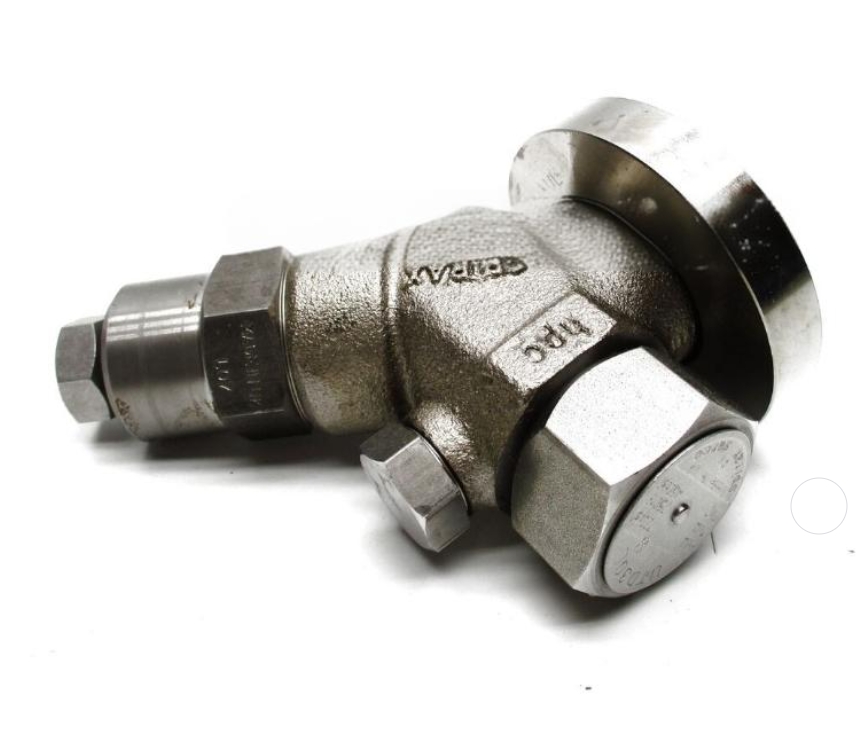

斯派莎克UTD30, UTD30LA, UTD30H和UTD30HA热动力式蒸汽疏水阀介绍：

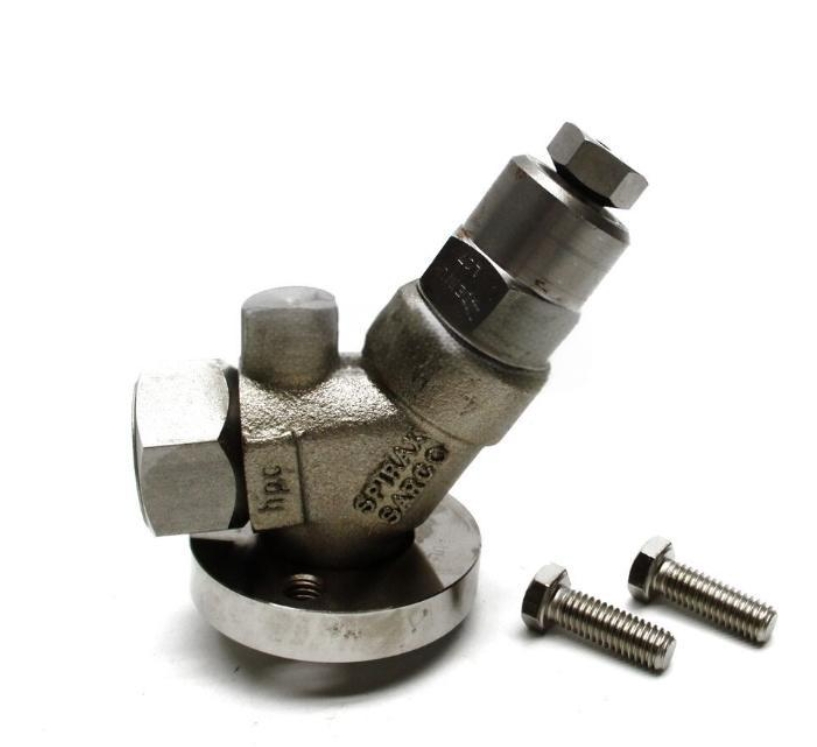

斯派莎克UTD 30热动力式蒸汽疏水阀，不锈钢材质，带内置过滤器，阀体表面镀镍处理(ELNP)，提高了阀体抗腐蚀能力并可节约能量散失。通过两个螺栓与合适的管道连接相连，维护快捷方面。管道连接器可水平安装，也可竖起安装，但必须保证疏水阀帽朝上。

型号选择

UTD 30L小排量应用，如伴热管线或蒸汽主管疏水等。

UTD 30LA小排量应用，如伴热管线或蒸汽主管疏水等，带防汽锁碟片。

UTD 30H 大排量应用。

UTD 30HA 大排量应用，带防汽锁碟片

UTD30, UTD30LA, UTD30H和UTD30HA热动力式蒸汽疏水阀技术参数：

阀体设计条件 PN 50

PMA 最大允许压力 50 bar g@38℃

TMA 最高允许温度 400℃@27.5 bar g

最低允许温度 0℃

PMO 最大饱和蒸汽压力 30 bar g

TMO 最高工作温度 UTD30L和UTD30H 400℃@27.5bar g

UTD30LA和UTD30HA 255℃@30bar g

最低工作温度 0℃

注：更低工作温度请咨询斯派莎克

PMOB 最大工作背压为上游压力的80%

DPMX 30 bar g

正常工作时的最低工作压力为 0.25 bar g

设计最大冷态水压试验压力 75 bar g

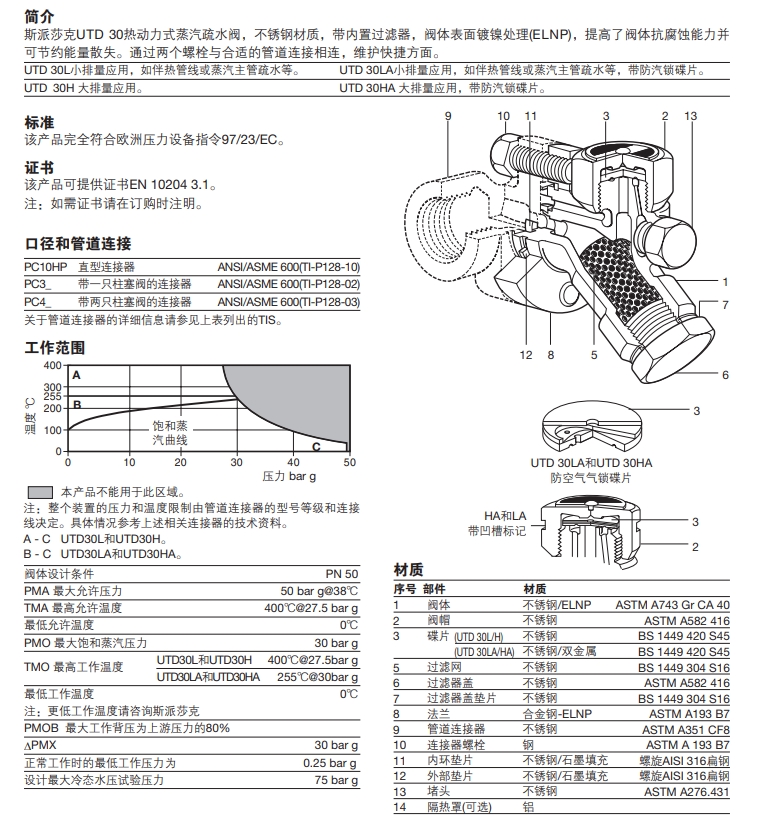

UTD30, UTD30LA, UTD30H和UTD30HA热动力式蒸汽疏水阀结构，零件材质：

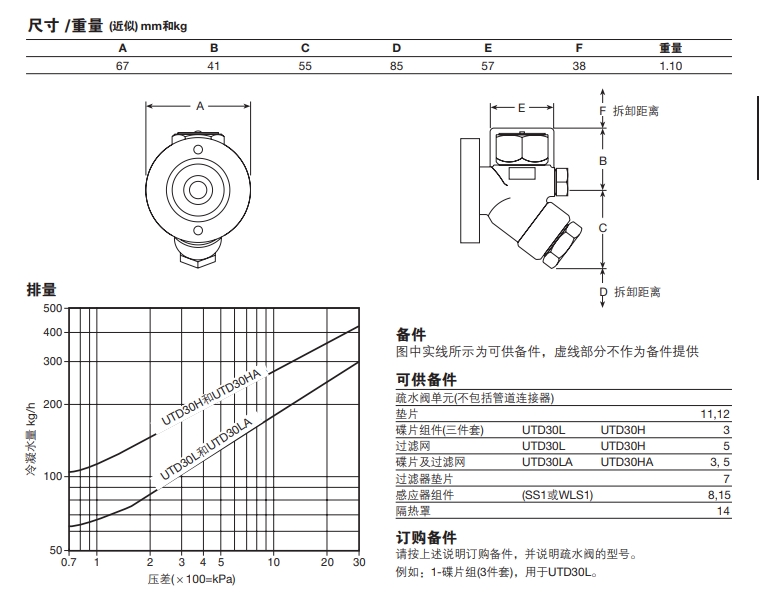

UTD30, UTD30LA, UTD30H和UTD30HA热动力式蒸汽疏水阀尺寸，重量：
