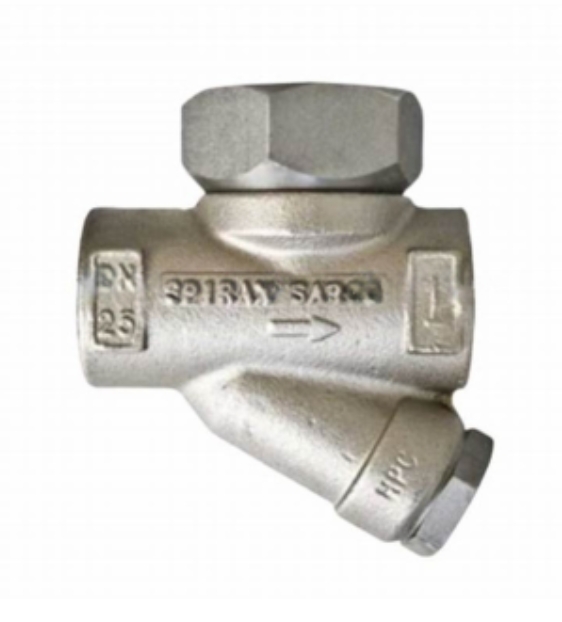

斯派莎克TD42S2热动力型蒸汽疏水阀简介：

TD42S2热动力型蒸汽疏水阀，锻钢阀体，承插焊连接。所有口径均提供小排量的设计，型号为TD42S2LC，可用于蒸汽主管和伴热管线疏水。TD42S2应水平安装，并在阀前有一段下降管。但是，也可以其他方向安装和运行。

可选附件

隔热罩：避免疏水阀由于暴露在低温环境或风雨中过多的热损失而出现动作过度频繁问题。

一体式排污阀：过虑器盖可以钻孔并攻丝3/8"BSP或NPT，安装排污阀BDV1或BDV2。

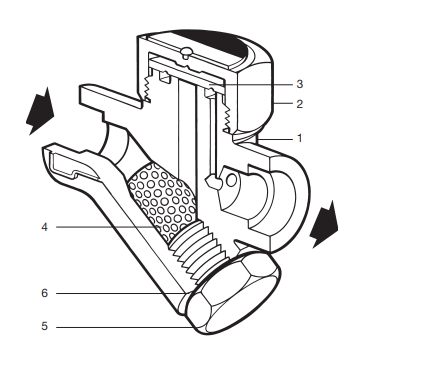

TD42S2热动力型蒸汽疏水阀结构图：

限制条件

阀体设计条件                                                ANS//ASME 300

PMA 最大允许压力                                         51 bar g@38℃

TMA 最大允许温度                                      427℃ @28 bar g

最低允许温度                                                                      0℃

PMO 最大工作压力                                                    42 bar g

TMO 最大工作温度                                       400℃ @34bar g

最小工作温度                                                                      0℃

注:低于此温度，请咨询斯派莎克公司。

APMX最大工作压差                                                   42 bar g

PMOB 最大工作背压为上游压力的80%。

正常工作时的最低进口压力为                                  0.25 bar g

设计最大冷态水压试验压力                                        76 bar 9

TD42S2热动力型蒸汽疏水阀尺寸/重量：
