斯派莎克UFT32不锈钢浮球式蒸汽疏水阀简介：

UFT32密封型浮球式蒸汽疏水阀，奥式体不锈钢材质，免维修，内置自动排空装置。UFT32可在32 bar以下的蒸汽压力下工作。当与相应的管道连接器相连时。UFT32可以方便地从管道中取出，不仅不影响管道，而且大大缩短系统停机时间。管道连接器有螺纹，承插焊和法兰等连接方式。阀体和阀盖的焊接标准符合ASME Section IX和BS/EN 288。本产品完全符合欧洲压力设备指令97/23/EC。

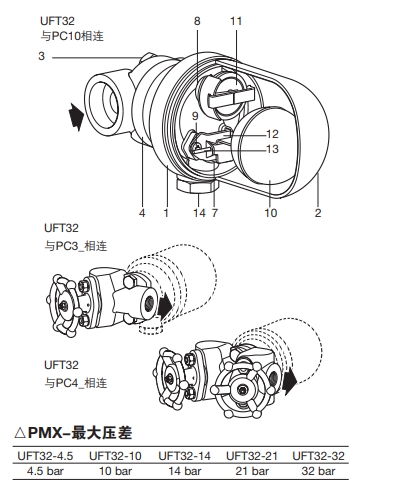

UFT32不锈钢浮球式蒸汽疏水阀结构图：

口径和管道连接

UFT32可与下述管道连接器相连

PC10 直型连接器 ANSI/ASME 300(见TI-P128-10)

PC10HP 直型连接器 ANSI/ASME 600(见TI-P128-10)

PC20 连接器带Y-型过滤器ANSI/ASME 300(见TI-P128-15)

IPC21 连接器带Y型过滤器和Spiratec感应器 ANSI/ASME 300(见TI-P128-17)

PC3_ 连接器带一个活塞阀ANSI/ASME600(见TI-P128-02)

PC4_ 连接器带两个活塞阀ANSI/ASME 600(见TI-P128-03)

注：连接器的型号决定整个装置的最大工作压力和温度，请参考上述产品对应的技术资料。

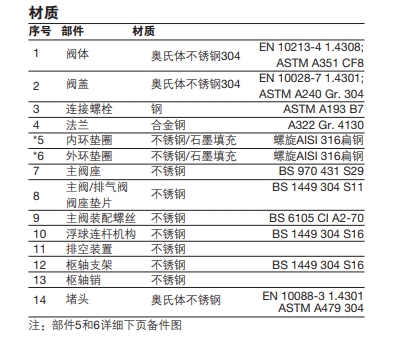

UFT32不锈钢浮球式蒸汽疏水阀零件材质：

限制条件(ISO 6552)

阀体设计条件                                 ANSI/ASME 300

PMA-最大允许压力                         50 bar g@38℃

TMA-最大允许温度                       400℃@28 bar g

最小允许温度                                                   -48℃

PMO-最大工作压力                                    32 bar g

TMO-最大工作温度                       286℃@29 bar g

设计最大冷态水压试验压力                         50 bar g

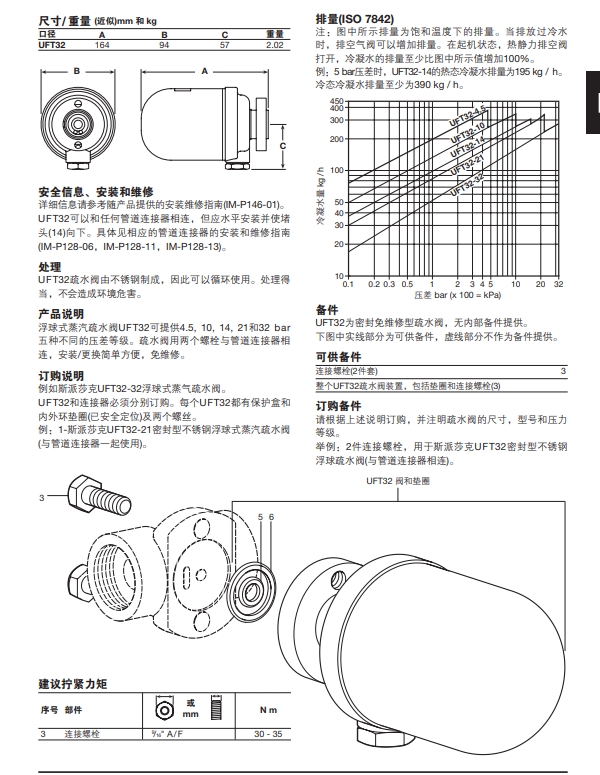

UFT32不锈钢浮球式蒸汽疏水阀技术参数：
