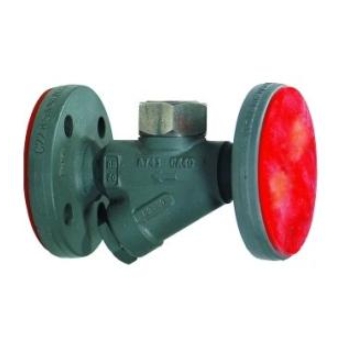

斯派莎克TD32F热动力蒸汽疏水阀简介：

TD32F可维修中压热动力型蒸汽疏水阀，内置过滤网，法兰连接，适用于中等压力。

TD32FLC特别设计适用于低负荷时疏水，如蒸汽主管。TD32FA和TD32FALC内置防气锁碟片，用于起机时空气排放。

TD32F热动力蒸汽疏水阀结构图：

TD32F热动力蒸汽疏水阀限制条件(ISO 6552)

阀体设计条件                                                 PN40

PMA-最大允许压力                                   40 bar g

TMA-最大允许温度                                        400℃

最低允许温度                                                     0℃

PMO-最大工作压力                                   32 bar 9

TMO-最大工作温度

TD32F和TD32FLC                                           400℃

TD32A和TD32FALC                                        255℃

最低工作温度                                                     0℃

最小工作压力                                          0.25 bar g

PMOB 最大工作背压为上游压力的80%

设计最大冷态水压试验压力                       60 bar g

安装注意事项：

TD32F设计为水平安装阀盖朝上。若下游有背压，建议安装止回阀，若直接排向大气，建议下游安装消音器。为了便于维护，建议在疏水阀上、下游安装截止阀。

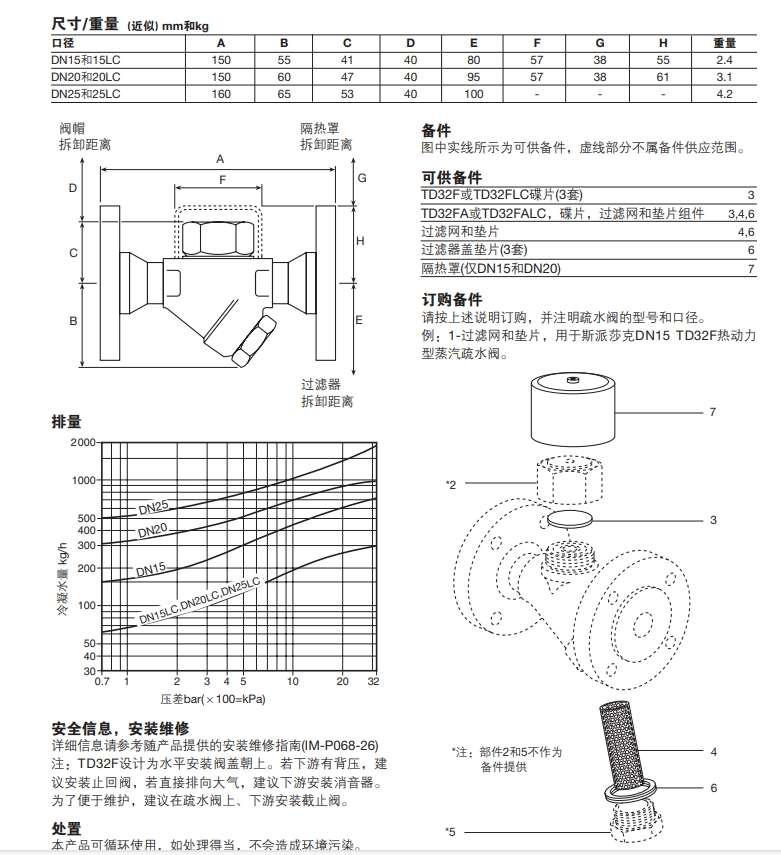

TD32F热动力蒸汽疏水阀尺寸重量：
