斯派莎克SIB45密封型倒吊桶蒸汽疏水阀简介：

SIB45为全不锈钢密封型倒吊桶式蒸汽疏水阀。可提供适应不同压差的组件，压差范围0.5至45 bar。45 bar压差疏水阀内置止回阀作为标准配置。该产品完全符合欧洲压力设备指令2014/68/EU。SIB45疏水阀安装在水平管道上，并置于疏水点下方。如安装在暴露位置，建议对疏水阀进行保温。

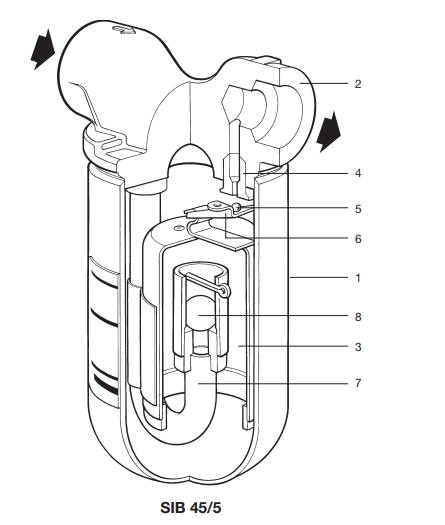

SIB45密封型倒吊桶蒸汽疏水阀结构图：

SIB45密封型倒吊桶蒸汽疏水阀技术参数：

阀体设计条件                           PN100

PMA 最大允许压力                 100 bar g@37℃

TMA 最高允许温度                 450℃@54 bar g

最低允许温度                          -254℃

PMO 最大饱和蒸汽压力         60 bar g

TMO 最高工作温度                 450℃@54 bar g

最低工作温度                          0℃

注：更低工作温度请咨询斯派莎克

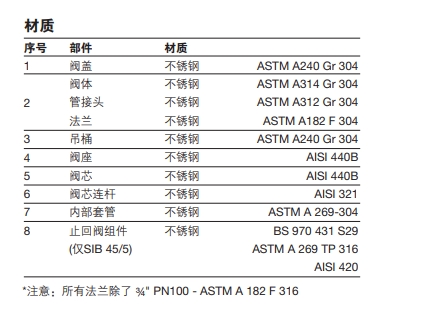

SIB45密封型倒吊桶蒸汽疏水阀材质：

口径和管道连接

SIB45/5

DN20和DN25对接焊ANSI B 16.5（适用于ANSI B 36.10 Schedule 80管道）。

DN20和DN25承插焊BS 3799 Class 3000和ANSI B16.11。

DN20和DN25标准法兰DIN2547 PN 100和ANSI 600。

SIB45/6, SIB 45/8, SIB 45/10

¾" 和1" 螺纹BSP或NPT。

DN20和DN25标准法兰ANSI 150和300

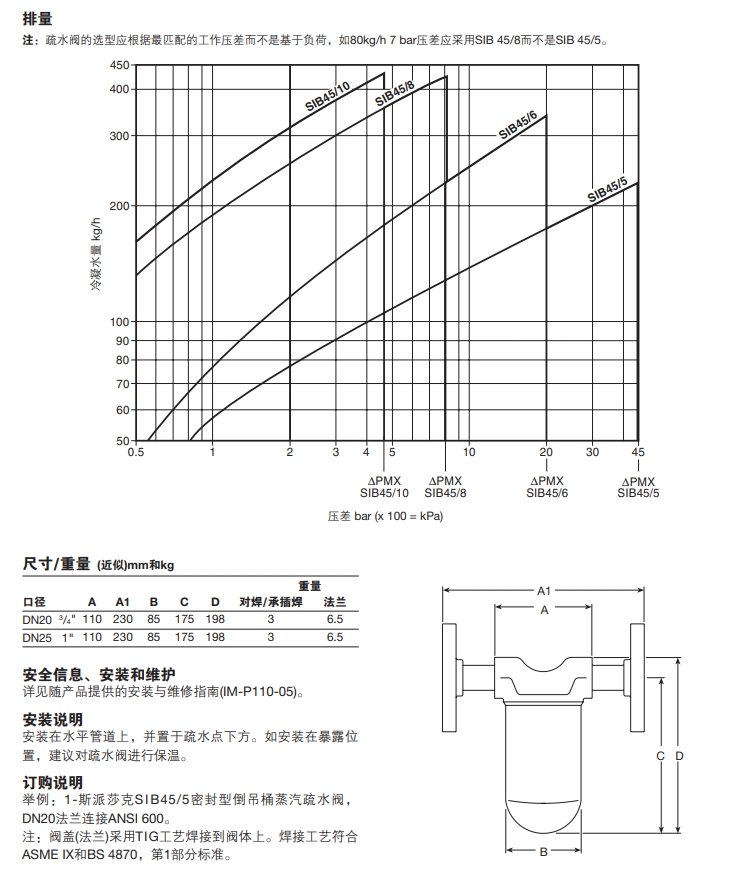

SIB45密封型倒吊桶蒸汽疏水阀尺寸重量：
