SIB30和SIB30H倒吊桶型蒸汽疏水阀简介：

进口斯派莎克SIB30和SIB30H为全不锈钢结构密封型倒吊桶蒸汽疏水阀。安装在水平管道上，并置于疏水点下方。当采用焊接方式连接到管道中时，应采用电弧焊。如安装在暴露位置，建议对疏水阀进行保温。

口径和管道连接

½"和¾"螺纹BSP或NPT。

DN15和DN20承插焊（BS 3799）。

DN15和DN20标准法兰ANSI 150 300, BS 4504 PN40。

也可提供JIS表20, 16和10法兰。

限制条件(ISO6552)

最大阀体设计条件                                 PN50

PMA - 最大允许压力                        50 bar g

TMA - 最大允许温度                             400℃

PMO 最大饱和蒸汽压力                   30 bar g

TMO 最高工作温度                               400℃

最大冷态水试验压力                         75 bar g

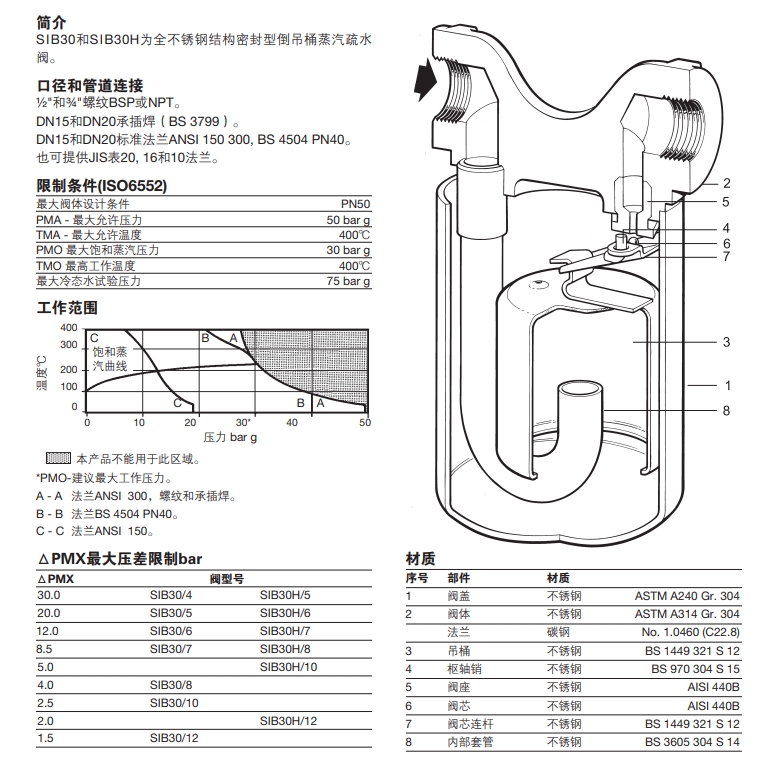

SIB30和SIB30H倒吊桶型蒸汽疏水阀结构，零件材料：

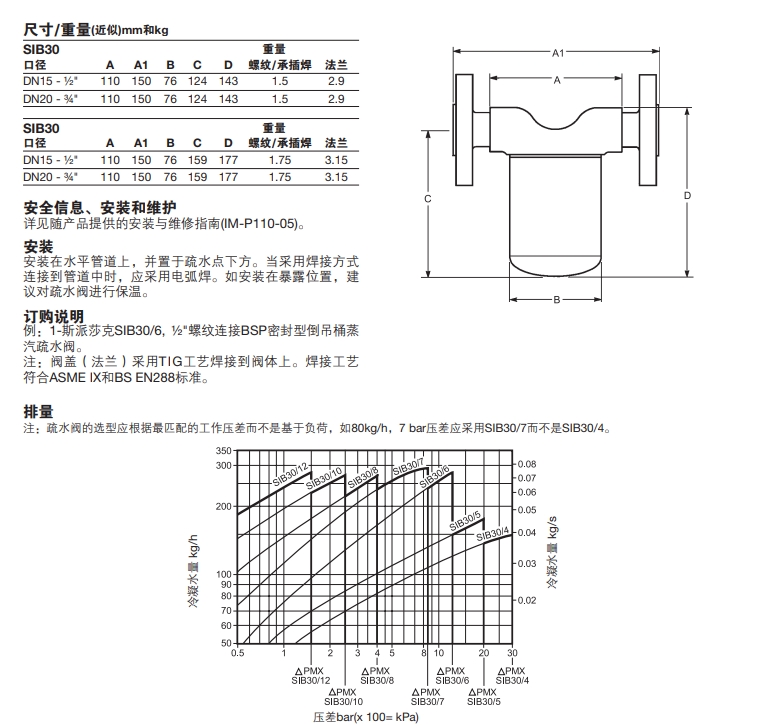

SIB30和SIB30H倒吊桶型蒸汽疏水阀尺寸重量图：
