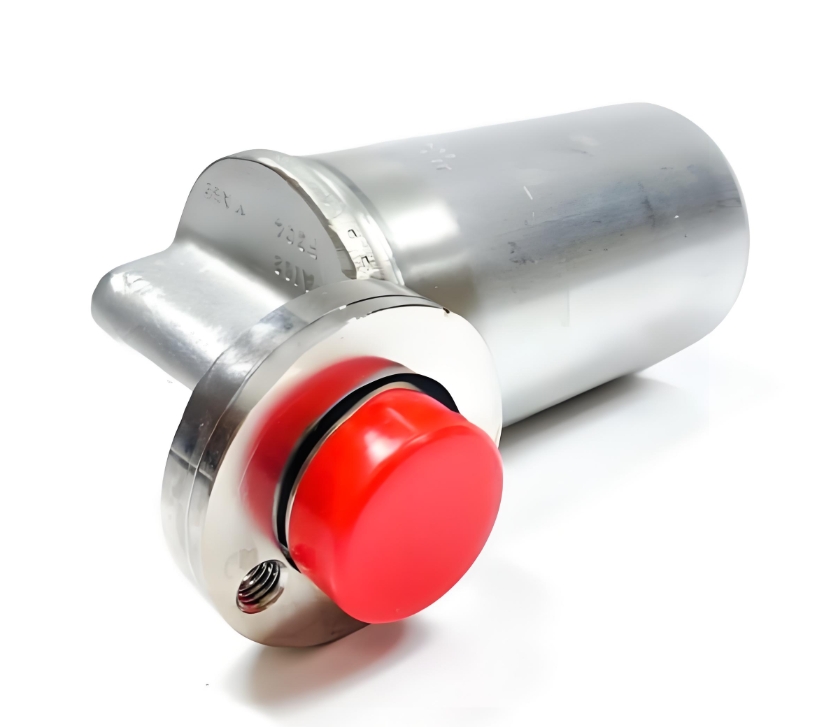

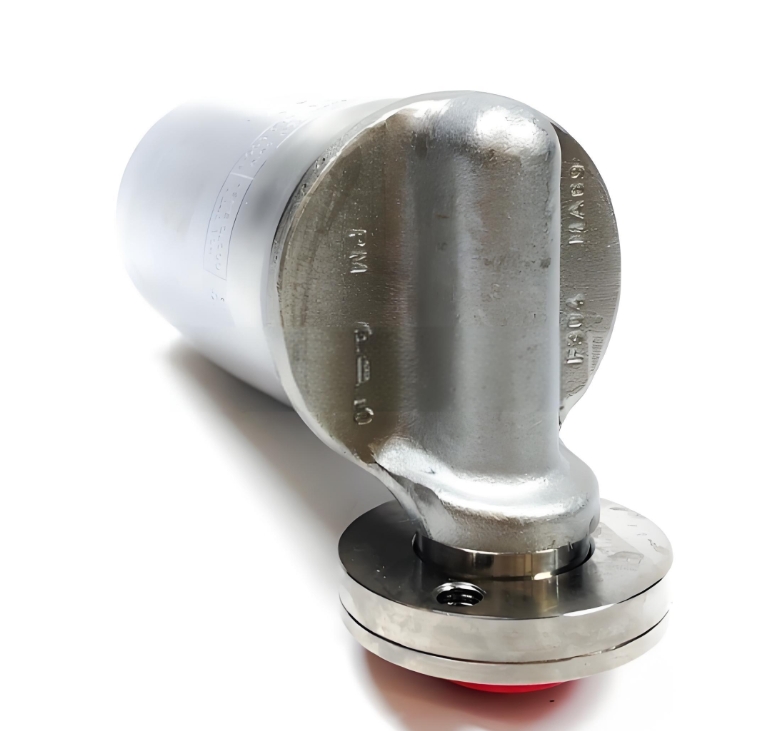

斯派莎克UIB30倒吊桶式蒸汽疏水阀简介：

UIB30和UIB30H密封型倒吊桶蒸汽疏水阀，可水平或垂直安装（阀体向下悬挂，阀盖位于顶端）。UIB30H为高排量型。当与合适的管道连接器相连时（斯派莎克公司另外提供），UIB可以方便地在线拆除，不仅不会影响管道，而且大大降低系统停机时间。管道连接器有螺纹，承插焊和法兰等连接方式。

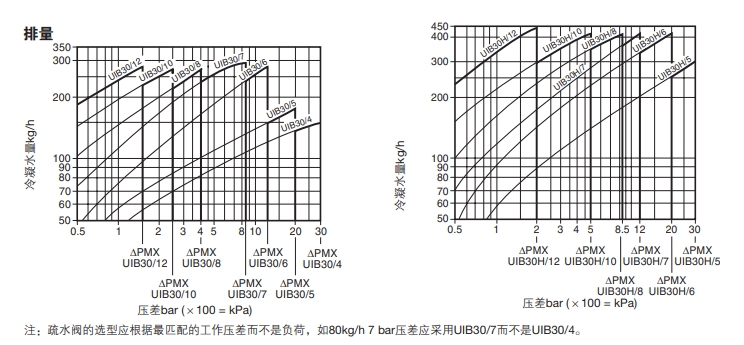

UIB30倒吊桶式蒸汽疏水阀排量图：

口径和管道连接

UIB可以和多种管道连接器相连

PC10 直型连接器 ANSI/ASME 300(见TI-P128-10)

PC10HP 直型连接器 ANSI/ASME 600(见TI-P128-10)

PC20 连接器带‘Y’型过滤器ANSI/ASME 300(见TI-P128-15)

PC3_ 连接器带一个活塞阀ANSI/ASME 600(见TI-P128-02)

PC4_ 连接器带两个活塞阀ANSI/ASME 600(见TI-P128-03)

有关管道连接器的详细信息请参考相应的技术资料。

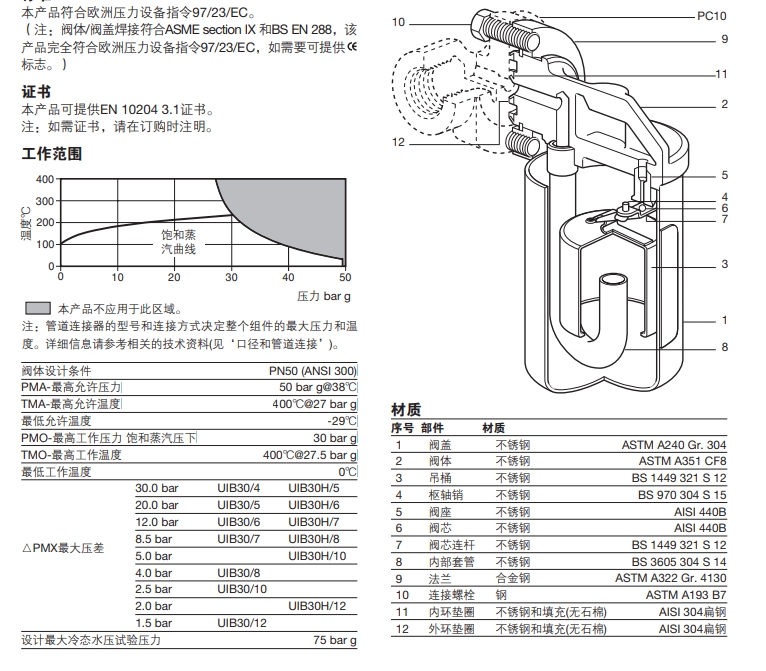

UIB30倒吊桶式蒸汽疏水阀结构-零件材料：

斯派莎克UIB30倒吊桶式蒸汽疏水阀参数：

阀体设计条件                                           PN50 (ANSI 300)

PMA-最高允许压力                                 50 bar g@38℃

TMA-最高允许温度                                 400℃@27 bar g

最低允许温度                                           -29℃

PMO-最高工作压力 饱和蒸汽压下         30 bar g

TMO-最高工作温度                               400℃@27.5 bar g

最低工作温度                                         0℃

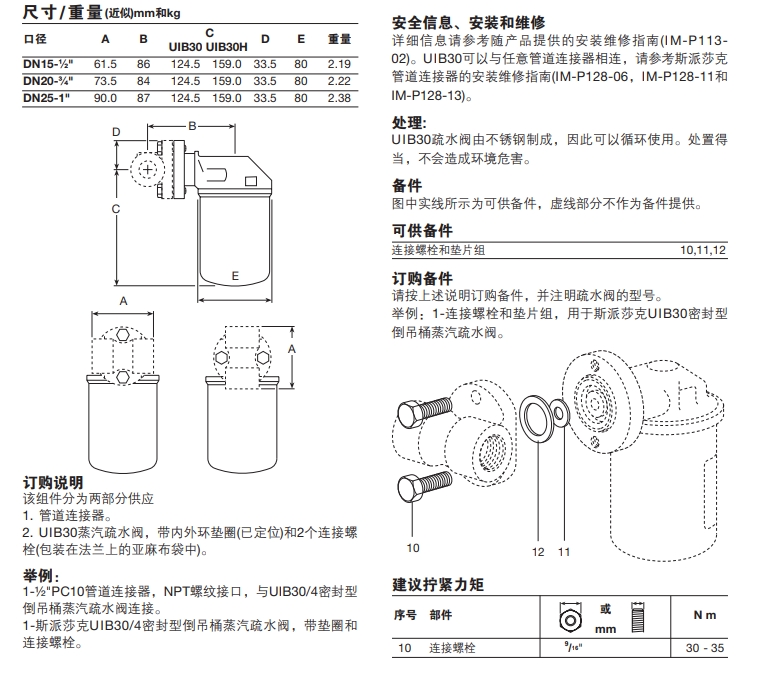

UIB30倒吊桶式蒸汽疏水阀尺寸重量：
