斯派莎克S和SF系列倒吊桶式蒸汽疏水阀简介：

S和SF系列倒吊桶式蒸汽疏水阀，铸铁材质，可维修。阀体应竖直安装，过滤器盖位于底部，以保证吊桶垂直上下动作。本产品符合欧洲压力设备指令97/23/EC，品可提供EN10204 3.1.B证书。注：如需提供证书，请在订购时注明。½" - SA, ¾" - SB, 1" - SC, 1½" - SD 螺纹BSP, BS EN 10226 DN15 - SFA, DN20 - SFB, DN25 - SFC, DN40 - SFD标准法兰EN 1092 PN16 (UNI 2237 / 2229)

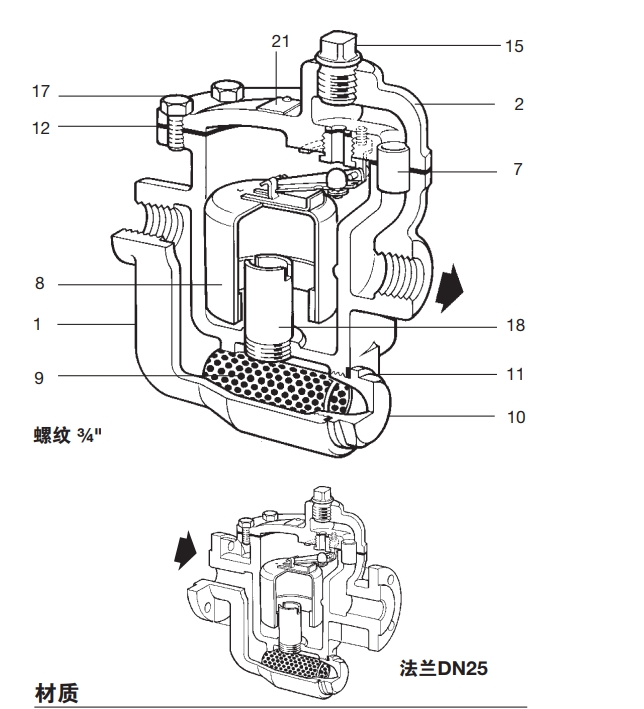

S和SF系列倒吊桶式蒸汽疏水阀结构图：

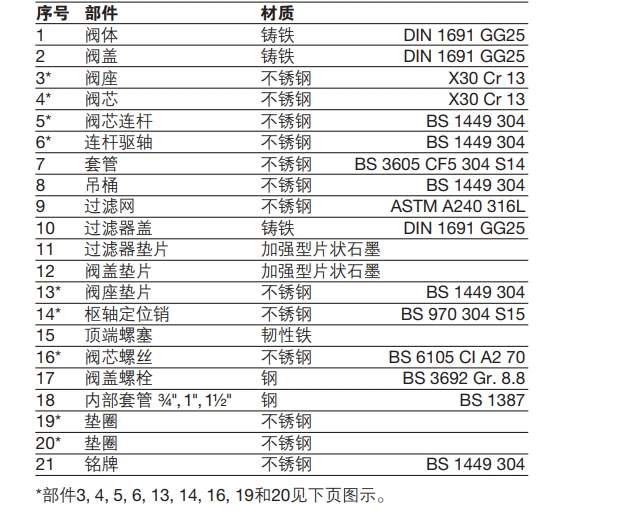

S和SF系列倒吊桶式蒸汽疏水阀零件材料图：

S和SF系列倒吊桶式蒸汽疏水阀技术参数：

阀体设计条件                                  PN16

 PMA 最大允许压力                       16 bar g @ 120℃

 TMA 最大允许温度                       300℃ @ 9.6 bar g

最低允许温度                                 -10℃

 PMO 最大工作压力(饱和蒸汽)     13 bar g @ 195℃

 TMO 最大工作温度                      300℃ @ 9.6 bar g

最小工作温度                                 0℃

S和SF系列倒吊桶式蒸汽疏水阀尺寸重量图：
