斯派莎克SP80和SP100双金属式蒸汽疏水阀简介：

SP80和SP100先导型双金属式蒸汽疏水阀，铸钢材质，内置过滤网。特别为大流量应用而设计，可在外部设定疏水阀的排放温度。系统起机时，该阀能够快速排除空气、不凝性气体和冷水，不会泄漏蒸汽。

该阀能够承受一定的过热度，可在线维修。双金属的导阀装置，通过一个与主阀相连的大口径活塞，控制主阀的开闭。

型号选择：

SP80N和SP100N 适用于低压应用

SP80E和SP100E 适用于中压应用

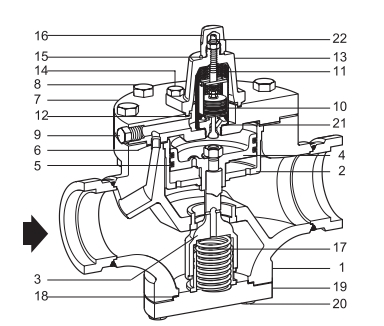

SP80和SP100双金属式蒸汽疏水阀结构图：

SP80和SP100双金属式蒸汽疏水阀限制条件：

SP80N和SP100N

阀体设计条件                                      Class 300

PMO - 最大工作压力                          3 bar g

TMO - 最大工作温度                          300℃

最低工作压力                                      0.5 bar g

△PMX 最大背压不能超过上游压力     90%

设计最大冷态水试验压力                   76 bar g

SP80E和SP100E

阀体设计条件                                     Class 300

PMO - 最大工作压力                         21 bar g

TMO - 最大工作温度                         300℃

最低工作压力                                     1.5 bar g

△PMX 最大背压不能超过上游压力    90%

设计最大冷态水试验压力                   76 bar g

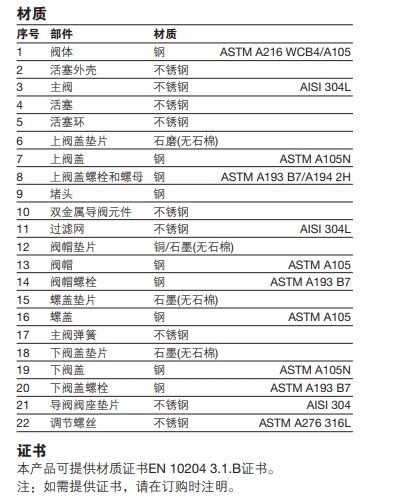

SP80和SP100双金属式蒸汽疏水阀零件材质：

SP80和SP100的选型

SP80和SP100可提供2种不同的导阀组件（N型和E型）和4种不同的阀座型号以满足相应的排量要求。

请按以下方法选择合适的双金属导阀和阀座。

1. 需提供疏水阀进口压力

如进口压力低于3 bar g，需选择N型导阀。如进口压力超过3 bar g，则需选择E型导阀。

2. 需提供疏水阀下游压力，以确定其工作压差。

3. 根据工作压差和需要的排量，使用以上疏水阀排量图。

选型示例

1. 疏水阀的进口压力为10barg，选择E型导阀。

2. 疏水阀的下游压力为6barg，则工作压差为4bar。

3. 如需要的排量为25000kg/h，则可根据压差和排量选择SP80E或SP100E，46mm阀座口径。因为此排量正好介于46mm阀座排量范围内，但并不位于中间，如选择54m阀座，则疏水阀的性能得不到最佳体现。
