SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀-碳钢材质

所属栏目:斯派莎克蒸汽疏水阀

发布时间:2024-07-18

关注度:123次

简单介绍:SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀简介:SMC32F和SMC32YF是可维修型双金属式蒸汽疏水阀,碳钢材质,整体法兰式直线连接。SMC32F内置平面型过滤器,SMC32YF内置‘Y’型过滤网。所有承压部件由具有TÜV认证的供应商提供,其生产过程符合AD-Merkblatt WO/TRD100标准。口径和管道连接DN15, 20和25法兰连接EN 1092 PN40。

在线订购

SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀简介:

SMC32F和SMC32YF是可维修型双金属式蒸汽疏水阀,碳钢材质,整体法兰式直线连接。SMC32F内置平面型过滤器,SMC32YF内置‘Y’型过滤网。

所有承压部件由具有TÜV认证的供应商提供,其生产过程符合AD-Merkblatt WO/TRD100标准。


口径和管道连接

DN15, 20和25法兰连接EN 1092 PN40。

ASME(ANSI)B16.5 Class 150或ASME (ANSI)B 16.5 Class300。

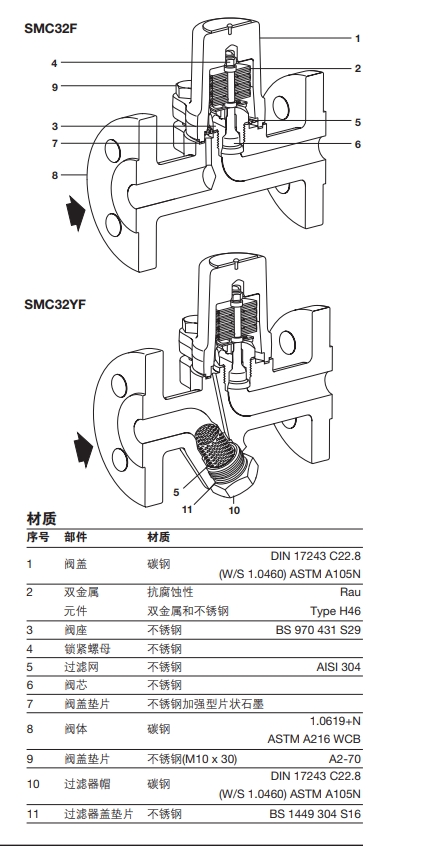

SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀结构,零件材料:

SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀零件材料


SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀技术参数:

阀体设计条件                                         ASME (ANSI)300

PMA 最大允许压力                                50 bar g@50℃

TMA 最高允许温度                                400℃@35 bar g

最低允许温度                                        -60℃

PMO 饱和蒸汽下最大工作压力             32 bar g@350℃

TMO 最高工作温度                               350℃@32 bar g

最低工作温度                                        0℃

注:更低工作温度请咨询斯莎克

设计最大冷态水试验压力                      75 bar g


安装提示:

:装于任何位置,水平或垂直。

当冷凝水排放到具有背压的冷凝水回收管线时,建议在疏水阀后安装止回阀。

当冷凝水排向大气环境时,建议安装消音器。

为了便于维护,建议在疏水阀上、下游安装截止阀。

背压提高将会降低冷凝水的排放温度如需详细信息,请与斯派莎克公司联系。为了便于维护,建议在疏水阀上、下游安装截止阀。

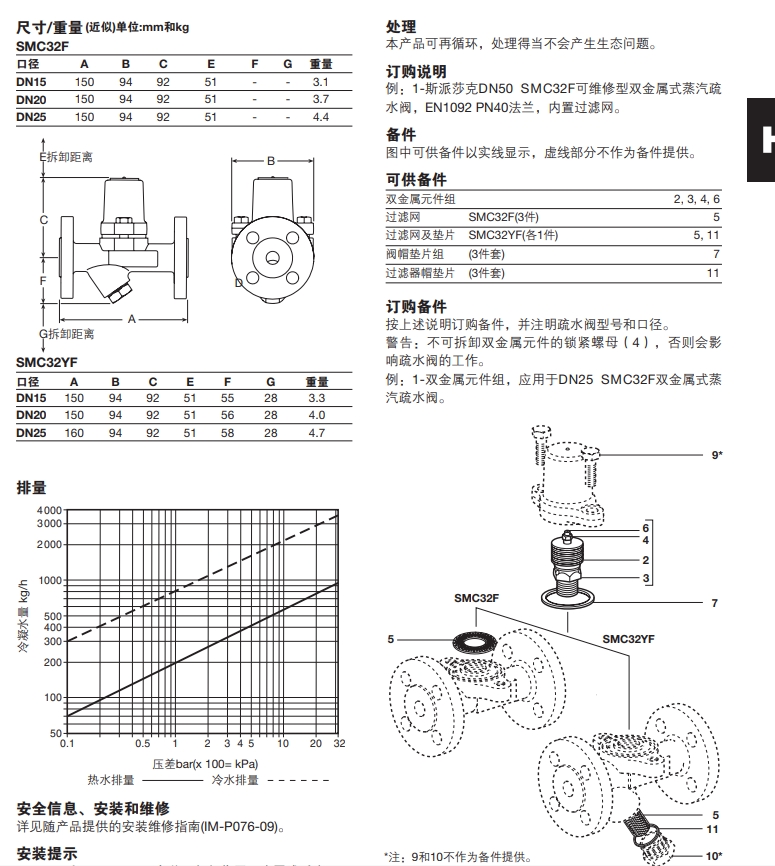

SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀尺寸重量:

SMC32F和SMC32YF法兰式双金属式蒸汽疏水阀尺寸重量
