斯派莎克LC3050液位控制器安装使用说明书

斯派莎克LC3050是用于导电液体的高/低液位报警,在EN 12592-11中定义为“专门设计的水位限制器”。适用于蒸汽或热水锅炉, 操作限制32bar@239°C。LC3050双电压供电, 230Vac或115Vac , 和斯派莎克的高或低, 自监控高精度液位感应器一起使用。

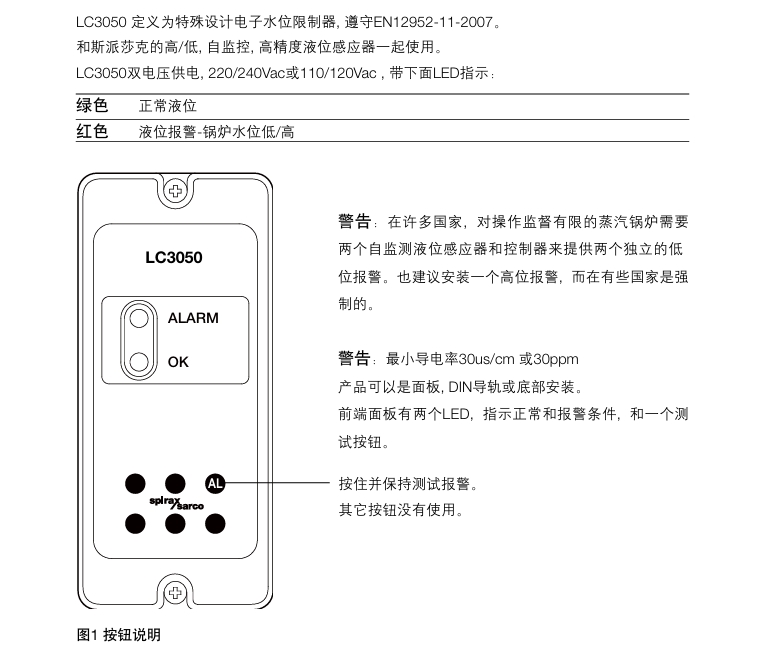

LC3050有两个指示正常和报警条件LED和一个测试按钮(AL)。其它按钮无用。

产品提供面板, DIN导轨或底板安装。每隔几秒钟, 内部模拟一个探头故障, 进行自动循环测试探头, 探头电缆和控制器。提供一个测试按钮用于感应器, 控制器和相关回路的全面测试, 如需要可提供用于远程测试按钮。

使用说明书完整版请点击：斯派莎克LC3050液位控制器安装使用说明书

工厂出货

在出厂之前, 产品进行了试验, 校准和检查保证操作正常。

收货

交货的时候, 为了避免外部损伤, 应该检查每个纸箱。每个可见损伤, 都要立刻记录在交货单上。小心打开纸箱, 检查产品是否有损伤。如果有损伤或遗失, 立即通知斯派莎克并提供细节。另外, 把损坏情况通知运输人员, 请他们在现场检查损坏产品和包装纸箱。

储存

如果在安装之前需要储存, 环境温度0-65度, 10%-90%相对湿度（无冷凝）

在安装和接电源之前, 确保产品内无冷凝水

机械安装

注意：在安装本产品之前, 请阅读第1节的安全信息。

注意：多个产品之间要有15mm距离利于空气循环。别试图打开产品：

产品是密封的, 没有可替换部件或内部开关。不要遮盖和阻挡产品直接的红外光线。

产品必须安装在合适的工业控制面板或防火盒, 提供碰撞和环境保护。需要最小IP54（EN60529）或形式3, 3S, 4, 4X, 6P和13（UL50/NEMA250）。

4.1 环境条件

产品安装环境要减小热, 震动和电气干扰的影响（参考第1节-‘安全信息’）

如果没有额外的防风雨装置, 不要把产品安装室外。

4.2 安装在DIN导轨上

随产品提供夹子和一套自锁螺丝, 安装在35mmDIN导轨上。在外壳后部, 有两组孔来确定高度位置。可以调整夹头来调整位置。夹头安装在一组孔中, 用提供的两个螺丝固定。确保夹子和导轨夹紧。

注意：只用随产品提供的螺丝

4.3 安装在底板上-在底板上, 按图2所示的钻孔。-把产品安装在底板上, 用两个螺丝, 螺帽和垫圈通过上下两个插槽固定。

注意：不要在产品外壳上钻孔, 或用自锁螺丝。

4.4 安装在剪裁的面板上

（如果用框, 最小面板厚度是1mm）-产品顶部和底部有整体的螺纹插口（M4×0.7）-提供两个M4×25mm, 垫片和仪表框-     -

注意：不要用超过25mm长度的螺丝, 避免电击。

按照图15的尺寸剪裁面板, 根据指示钻螺孔。-     -     -

去除垫圈的背衬后, 安置在产品的前面。

框可用于改善外观。如果需要, 安装到面板的外侧。

从面板的后部安装产品, 使用螺钉, 垫圈（和仪表框）等固定。

拧紧M4螺丝,  1.0 - 1.2Nm

注意：不要在产品上钻孔或使用自锁螺丝

维  修  清洁指导

注意：在进行任何维修之前, 请阅读第1节安全信息。

使用沾去离子水或异丙醇的抹布。 使用其它清洁材料可能会损坏产品和保修失效。产品不需要特别服务, 预防性维护或检查。

但是锅炉水位的控制和液位警报需要测试和检查。健康和安全执行指导说明PM5 给出的总的指导。

LP30

每年检查和清洗LP30, 特别是探头和电极之间的螺纹接触面。 如果炉水质量引起绝缘污垢或氧化物的积聚, 建议要定期清洗。
