进口斯派莎克25P导阀型减压阀
所属栏目:斯派莎克减压阀
发布时间:2024-06-15
关注度:1042次
简单介绍:斯派莎克25P导阀型减压阀简介:25P为自作用导阀型减压阀。通过外部压力感应管感应下游压力,调节主阀开度并维持压力稳定。在下游无负荷时,阀可以关闭。该减压阀为导阀型,主阀为单阀座,硬质合金阀芯处理,阀本体为球墨铸铁(或铸钢),导阀通过螺栓直接安装在主阀上,阀在无负荷时能关闭。25P精确可靠,可以将蒸汽从高压减至
斯派莎克25P导阀型减压阀简介:
25P为自作用导阀型减压阀。通过外部压力感应管感应下游压力,调节主阀开度并维持压力稳定。在下游无负荷时,阀可以关闭。该减压阀为导阀型,主阀为单阀座,硬质合金阀芯处理,阀本体为球墨铸铁(或铸钢),导阀通过螺栓直接安装在主阀上,阀在无负荷时能关闭。25P精确可靠,可以将蒸汽从高压减至设备的有效工作范围,并防止设备受损。
斯派莎克25P导阀型减压阀下游压力范围:
提供三种不同颜色的弹簧,以控制下游压力:
黄色:0.2 bar g-2.1 bar g
蓝色:1.4 bar g-7.0 bar g
红色:5.6 bar g-14.0 bar g
斯派莎克25P导阀型减压阀口径和管道连接:
½"-2":螺纹BSPT(BS21)。
½"-4":法兰PN16、25(球墨铸铁),PN40(铸钢)。
5":法兰PN16、25(球墨铸铁)。
*其它连接尺寸请咨询斯派莎克。

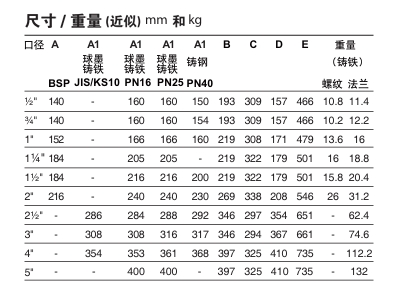

斯派莎克25P导阀型减压阀外形链接尺寸:

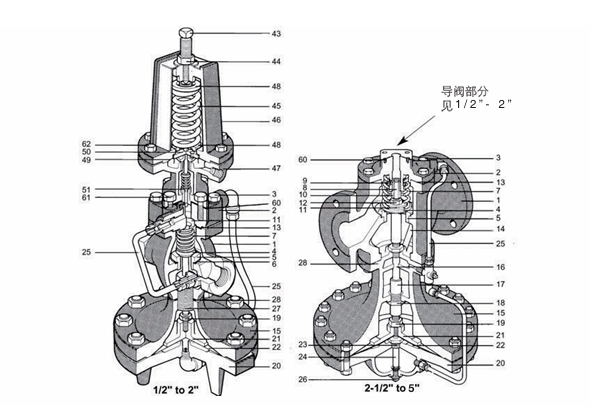

斯派莎克25P导阀型减压阀结构图:

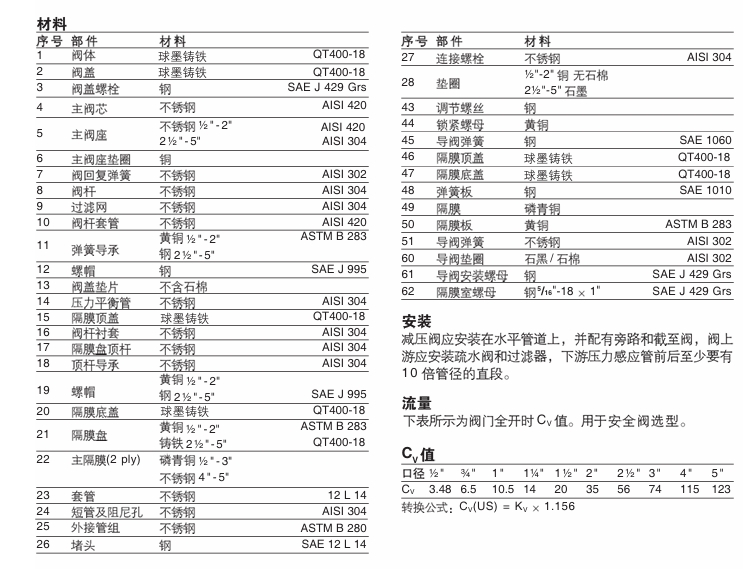

斯派莎克25P导阀型减压阀零件材料:

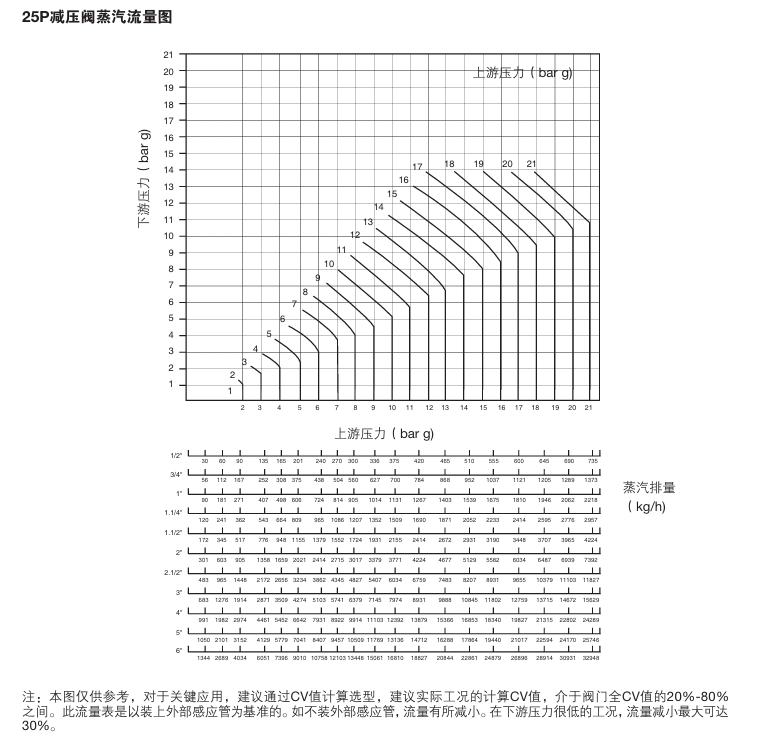

斯派莎克25P导阀型减压阀流量图:
斯派莎克25P导阀型减压阀安装
减压阀应安装在水平管道上,并配有旁路和截至阀,阀上游应安装疏水阀和过滤器,下游压力感应管前后至少要有10 倍管径的直段。
斯派莎克25P导阀型减压阀饱和蒸汽
流量5000kg/h,压力从8 bar减至5 bar。从上游压力8 bar与下游压力5 bar的支点垂直向下,找满足流量条件的口径,可得80mm的阀是最小可满足需要的口径。由于过热蒸汽的比容较高,所以需将图中查得的数据加以修正。过热55oC(100oF)的修正系数为0.95,过热110oC(200oF)的修正系数为0.9。因此,80mm阀,若蒸汽过热55oC,则流量为5900×0.95=5600kg/h,仍可足够满足所需5000kg/h
