斯派莎克LC2650液位控制器安装使用说明书

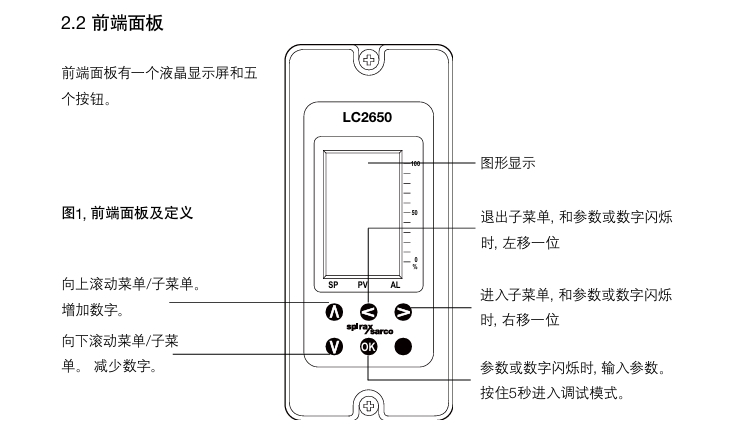

斯派莎克LC2650液位控制器是用于导电流体的液位控制器。产品提供锅炉, 水箱, 和容器的液位开关或调节控制, 操作限制32bar@239°C。有两个报警通道, 可分别设置为高或低报警。前端面板有一个液晶显示屏和五个按钮。LCD显示屏显示操作信息(运行模式下）, 或设定的一段时间内的液位波动趋势。

在运行模式下, 常用数据显示在几个连续屏幕中。一个测试菜单提供一个诊断功能。可以测量输入, 或从前端面板设置输出。

完整版说明书请点击： 斯派莎克LC2650液位控制器安装使用说明书 查看

典型应用

蒸汽负荷突然增加, 会造成锅炉压力下降, 水中的蒸汽泡膨胀。导致水位上升, 给水阀关闭。虽然测量水位上升, 但是锅炉中水在减少, 需要打开给水阀。两元控制系统（感应器/控制器或蒸汽流量计）根据蒸汽流量计输出增加设定点, 改变控制动作和阻止阀门关闭。为了控制有效, 需要准确估计最大蒸汽流量（最大负荷）下的水位。水位上升不同的操作条件下, 有所不同, 例如满负荷稳定运行, 间断, 突然负荷, 以及锅炉压力和炉水TDS水平。不同燃烧条件及蒸汽负荷下, 锅炉和水位计之间将有差异。

三元控制

在特定条件下, 如果给水压力变化大, 也许受是其它锅炉给水影响, 这时需要三元控制。水流量信号

补偿给水压力变化的变化。

维 修

注意：在进行任何维修之前, 请阅读第1节安全信息。

警告：不要遮盖和阻挡产品之间的红外光线

8.1  清洁指示：

使用沾水或异丙醇的抹布。 使用其他清洁材料可能会损坏产品和保修失效。产品不需要特别服务, 预防性维护或检查。在许多国家, 包括UK, 遵守锅炉排污规范。在一台锅炉关闭, 其它锅炉运行时, 要特别当心。

8.2 液位控制

但是锅炉水位的控制和液位警报需要测试和检查。健康和安全执行指导说明PM5 给出的总的指导。斯派莎克系统的具体指导, 请参阅单独的文献。

系统故障

在安装和调试的时候, 最有可能发生故障。最常见的故障是接线不正确。如果上电之后, 产品出现故障信息, 那么必须找到故障原因。为了简化和帮助这个过程, 产品有一个测试菜单。产品有6个可视输入通道, 可以检查产品是否工作正常。

1屏幕不显示

 1 .关掉产品电源。

 2 .检查所有接线是否正确。

 3 .检查外部保险丝是否正常, 如果有必要更换。

 4 .检查电源电压在规定范围内。

 5 .打开电源。

 如果症状仍然存, 则返回产品检查。 考虑该产品被电源浪涌/峰值破坏 的可能性。考虑在产品和电源之间安装额外的交流线路保护装置。保护装置位置尽量靠近产品, 以获得充分的保护。

2闪烁显示 开和关（约1秒）

 1 .关掉产品电源。

 2 .断开所有信号线。

 3 .打开电源：如果症状仍然存在, 请返回产品进行检查。

 4 .将每一个信号线依次接上, 直到发生故障。

 5 .检查和纠正任何错误的接线, 与外部传感器/ 变送器和模块相关的接线。

解释

无法启动内部电源, 如果不能生成电压, 电源关闭约1 秒, 然后电源尝试再

次启动。如果故障仍然存在, 反复循环, 直到故障被清除。 这是一项安全

功能, 不损坏产品。

3产品启动一段时间（大于1分钟）, 然后关闭

1 .监测电源, 并确保它是持续和符合规格限制。

2 .测量环境温度, 并确保它是小于指定值。

3 .调查症状2 。

解释

可复位热保护装置动作, 如果发生下列情况一个或多个：

 -电力降超过规格。

-输入电压低于规格。

-环境温度高于指定规格。

 -内部电源将关闭, 直到产品温度低于65 °这是一项安全功能, 并不损害产品。
