斯派莎克LCR2250液位控制器安装使用说明书

LCR2250液位控制器与LP20/LP21电容式探头以及PA420液位变送器配合使用，在蒸汽锅炉和热水锅炉系统或冷凝水箱和补水箱上作为液位控制器或者液位限制开关。液位控制器指示何时达到最低或最高液位，并打开或关闭控制阀。

使用说明书完整版请点击： 斯派莎克LCR2250液位控制器安装使用说明书

LCR2250液位控制器接收并处理来自LP20/LP21电容式探头和PA420液位变送器的与液位相关的电流信号。该输入信号被控制器识别为锅炉测量范围的0和100%，并在7段LED显示屏上显示为实际值。

当与LP20/LP21电容式探头以及PA420液位变送器一起使用时，该控制器适用于电导率在5 μS/cm or 5 ppm以上的液体。

该液位控制器与一个电动控制阀（VMD – 阀门电机驱动）一起组成一套具有比例加积分控制的三阀位步进控制系统（PI控制系统）。如果实际值偏离设定点，电动执行器由两个输出触点触发，两个闪烁的LED灯指示控制阀是打开还是关闭。

控制器可以配置为填注或排放控制。

另一个输出触点指示何时达到最低或最高液位（可以通过一个拨码开关选择所需的功能）。断电时间过后，输出触点切换，最低液位或最高液位LED灯亮起。

7段LED显示屏将通过错误代码显示液位变送器、电气连接或设置中的故障。发生故障时，最低液位和最高液位报警将会触发。

如果仅在LCR2250液位控制器出现故障，则触发最低液位和最高液位报警并重新启动系统。

用户可以通过操作按钮更改参数或模拟最低液位/最高液位报警。对于对外液位指示，LCR2250液位控制器具有4 - 20 mA实际值输出功能。

故障诊断高频干扰对策

异相开关操作可能会导致高频干扰。如果出现此类干扰并导致偶发性故障，我们建议采取以下措施来抑制干扰：

- 根据制造商的规格提供带有RC组合的电感负载。

- 将连接电缆与电源线分开布设至液位变送器。

- 增加与干扰源的距离。

- 检查屏蔽与控制柜和辅助设备中的中央接地点(CEP)的连接。

- 使用铰链壳铁氧体环抑制高频干扰。

更换/停止使用设备

- 关闭电源并切断设备的电源。

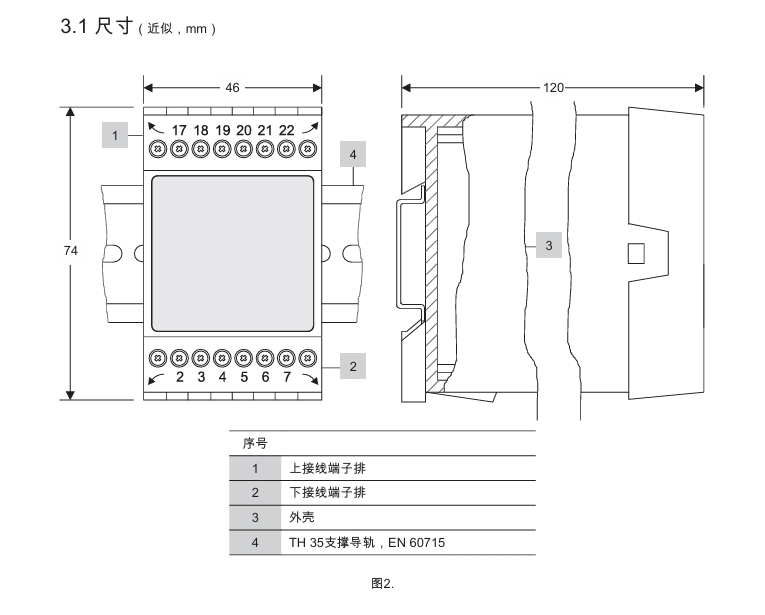

- 拆卸上下接线端子排（图13）。

- 将螺丝刀插入接线端子排和前框架之间，在箭头标记的右侧和左侧。

- 沿箭头方向转动螺丝刀，松开左右两侧的接线端子排。

- 拆下接线端子排。

- 松开外壳底部的白色滑动夹具，并将设备从支撑导轨上取下。
