斯派莎克LC2250液位控制器安装使用说明书

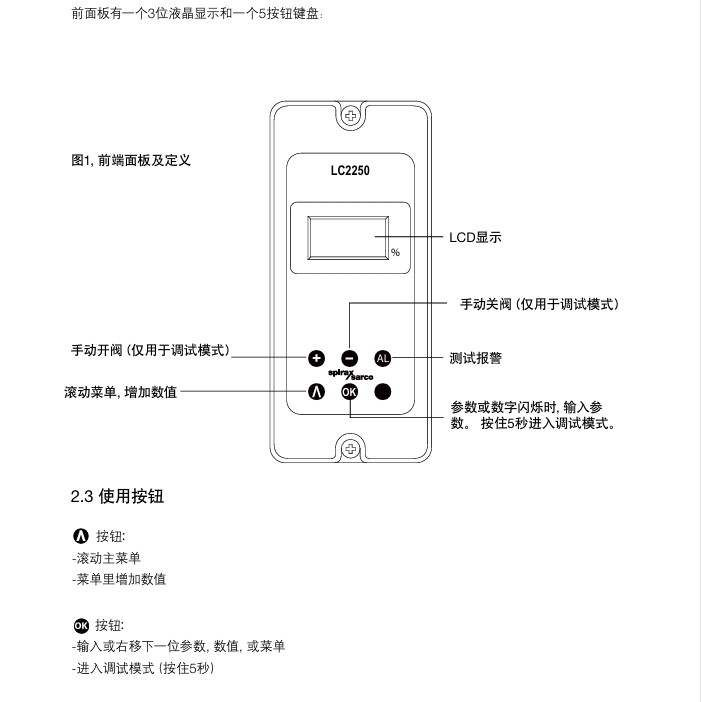

LC2250是用于导电流体的液位控制。有一个报警通道用于高/低报警。产品可选择面板, 导轨或底板安装, 99-264V交流供电。LC2250通过操作泵, 阀或电磁阀, 来控制锅炉, 水箱/容器的水位。

警告：使用LP20/PA20的最小电导率是25°C, 5us/cm或5ppm。

完整版下载请点击：斯派莎克LC2250液位控制器使用说明书 查看

斯派莎克LC2250液位控制器安装说明：

产品必须安装在合适的工业控制面板或防火盒, 提供碰撞和环境保护。需要最小IP54（EN60529）或形式3, 3S, 4, 4X, 6P和13（UL50/NEMA250）。

注意：不要阻挡或覆盖控制器间的红外通讯。

1 环境条件

产品安装环境要减小热, 震动和电气干扰的影响（参考第1节-‘安全信息’）

如果没有额外的防风雨装置, 不要把产品安装室外。

2 安装在DIN导轨上

随产品提供夹子和一套自锁螺丝, 安装在35mmDIN导轨上。在外壳后部, 有两组孔来确定高度位置。可以调整夹头来调整位置。夹头安装在一组孔中, 用提供的两个螺丝固定。确保夹子和导轨夹紧。

注意：只用随产品提供的螺丝

3 安装在底板上-在底板上, 按图15所示的钻孔。-把产品安装在底板上, 用两个螺丝, 螺帽和垫圈通过上下两个插槽固定。

注意：不要在产品外壳上钻孔, 或用自锁螺丝。

4 安装在剪裁的面板上

（如果用仪表框, 最小面板厚度是1mm）-产品顶部和底部有整体的螺纹插口（M4×0.7）-提供两个M4×25mm, 垫片和仪表框

注意：不要用超过25mm长度的螺丝, 避免电击。

按照图12的尺寸剪裁面板, 根据指示钻螺孔。

去除垫圈的背衬后, 安置在产品的前面。

仪表框可用于改善外观。如果需要, 安装到面板的外侧。

从面板的后部安装产品, 使用螺钉, 垫圈（和仪表框）等固定。

拧紧M4螺丝,  1.0 - 1.2Nm

注意：不要在产品上钻孔或使用自锁螺丝

一般接线说明

在设计产品的时候已经考虑保证用户的安全, 但需要注意接下来的几点：

1．维护人员必须有危险电压下操作的合格资质。

2．确保正确的安装。如果不按照本规则操作, 可能会导致产品的安全等级下降。

3．产品的设计依靠建筑安装的过流保护和主要隔离

4．所有相线都必须安装3安培的限流保护装置。如果在两根电源线上都装有限流保护装置, 那么一个

装置动作后必须能触发另一个装置。请参考IEC60364（建筑电气安装）, 或遵循当地规范的过流保护要求

5．继电器回路必须安装3A的速熔保险丝

6．继电器触点必须和主电源采用相同的相位

7．按照安装类别II设计

8．接线规范：-IEC60364- 低压电气安装-EN50156- 炉子和辅助设备的电气安装-BS6739- 过程控制的仪表：安装设计, 实践或当地相应规范。-用于美国和加拿大的国家和当地电气规范（NEC）或加拿大电气规范（CEC）注意：使用NEC 1类, 温度额度值大于75度。如果电缆曝露在更高的温度, 需要选择更高的额度温度。

9．必须连接信号线的屏蔽线, 以确保电磁兼容性。

10．所有的外部电路都必须满足并维持IEC 60364或相同级别的双重保护要求
