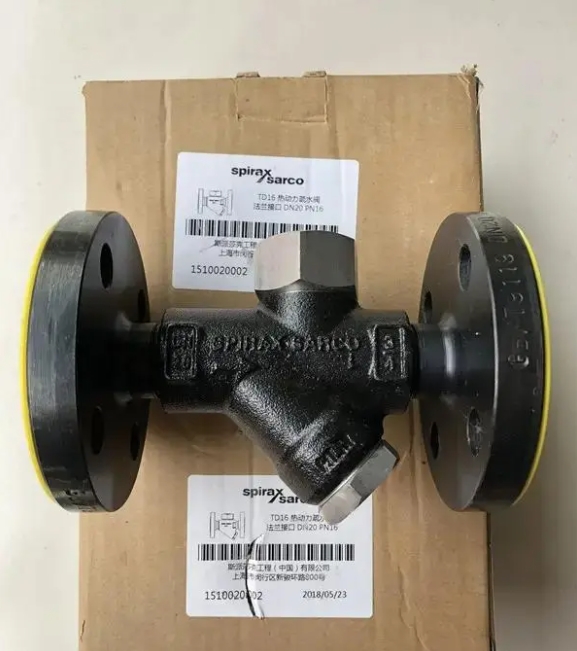

斯派莎克TD16和TD16F热动力蒸汽疏水阀简介：

TD16热动力型蒸汽疏水阀应用于低排量蒸汽主管及伴热管线，并适用于压力、温度及排量在其限定范围内的其它应用。最高工作压力16 bar g。

限制条件

最大阀体设计条件               PN 25

PMA-最大允许压力         25 bar g

TMA-最大允许温度              300℃

PMO-最大工作压力         16 bar g

TMO-最大工作温度              300℃

最大冷态测试压力             38 bar g

注:在工作状态下，最大工作背压不能超过进口压力的80%，否则疏水阀不能关闭。

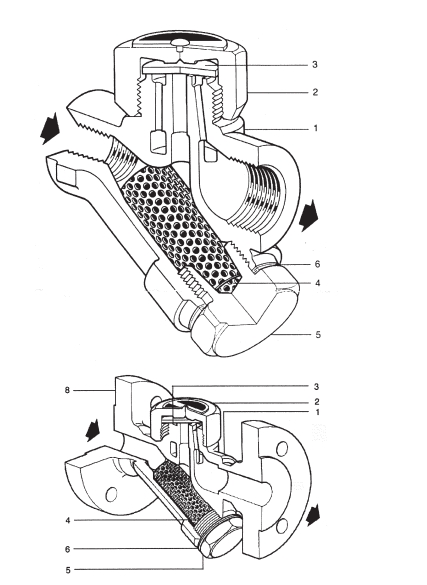

斯派莎克TD16和TD16F热动力蒸汽疏水阀结构图：

TD16和TD16F热动力蒸汽疏水阀如何维护

如果安装了隔热盖，先取下隔热盖，然后用标准扳手松开阀盖，注意不要用活动扳手或管子钳，否则会损坏阀帽。如果碟片和阀座表面轻微磨损，可使用研磨音并用8字形研磨动作对碟片和阀座分别进行研磨。如果磨损较大，无法通过研磨修复，则需进行加工并磨光阀座表面，更换新的碟片。研磨厚度不能超过0.25mm。重新装配时，碟片的位置为有槽面与阀座面接触，旋紧阀盖，无需使用垫片，但应涂上合适的防高温油脂。

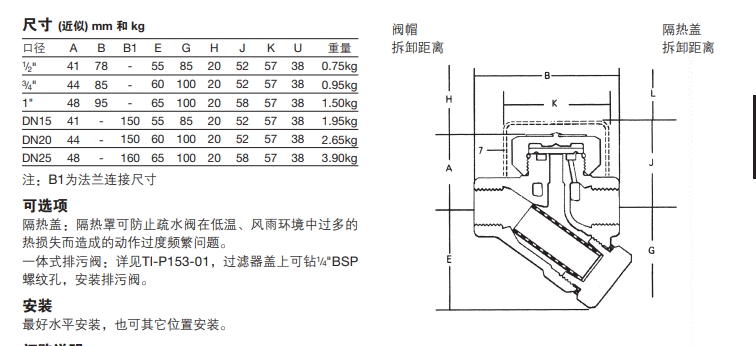

TD16和TD16F热动力蒸汽疏水阀尺寸/重量：
