斯派莎克HM34倒吊桶式蒸汽疏水阀简介：

HM34型钢体倒吊桶式蒸汽疏水阀，碳钢材质，内置滤网，水平安装。最大工作压力可达32 bar g

口径和管道连接

½"，¾"和1"螺纹BSP或NPT。

DN25承插焊BS 3799 Class 300。

DN15，DN20和DN25标准法兰EN1092 PN40。

可选项：ANSI 150和ANSI 300法兰。

HM34倒吊桶式蒸汽疏水阀技术参数：

阀体设计条件                               PN40

PMA 最大允许压力 @ 120℃      40 bar g

TMA 最大允许温度                     300℃

最低允许温度                              -10℃

PMO 饱和蒸汽下最大工作压力 32 bar g

TMO 最大工作温度                   300℃

最低工作温度(低温度应用时请咨询斯派莎克公司) 0℃

HM34倒吊桶式蒸汽疏水阀安装说明：

安装时保持阀体竖直，确保吊桶的上下垂直动作。阀的进口和出口水平，同时疏水阀安装在排水点的下方，以保持疏水阀内的水封。

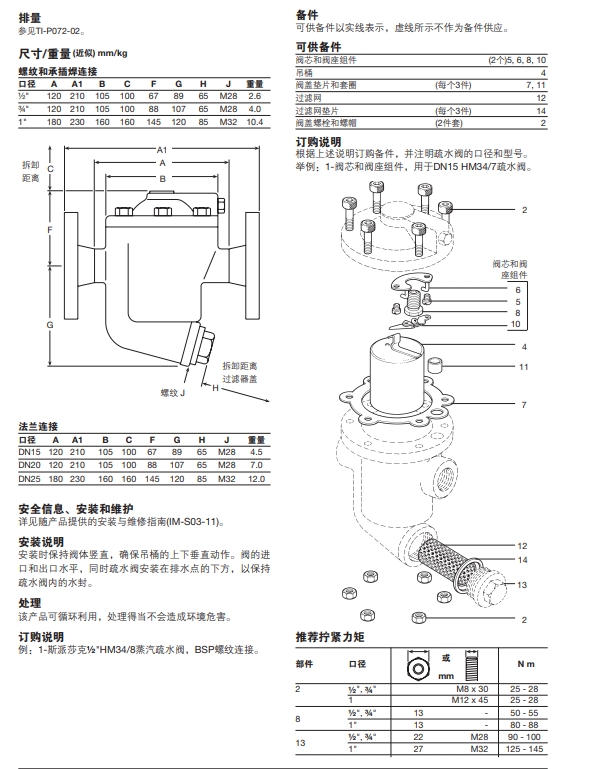

HM34倒吊桶式蒸汽疏水阀尺寸重量：
