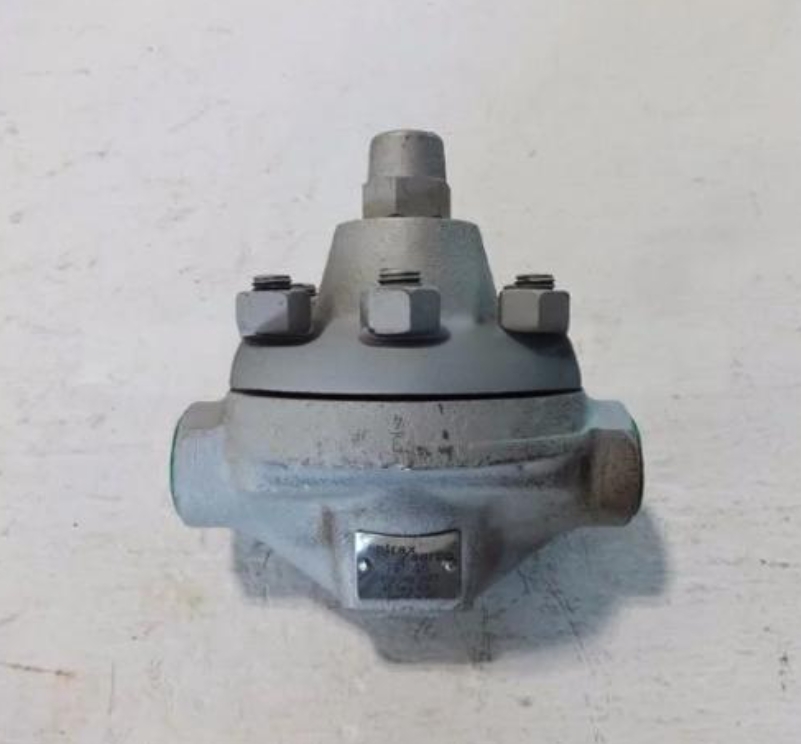

斯派莎克HP45双金属式蒸汽疏水阀概述：

斯派莎克HP45双金属式蒸汽疏水阀，锻钢材质，适用于高温高压蒸汽管线及制程疏水。

该疏水阀设计应用于高压场合，采用加强型内部件，可在线维修。在系统起机时，该阀能快速的排除空气、不凝性气体和冷水，而不会泄漏蒸汽。故障时常开，不会产生系统积水。可在外部对阀门的排水温度进行设定，内置过滤网。

HP45双金属式蒸汽疏水阀口径和管道连接：

½", ¾" 和1"螺纹连接BSP或NPT，承插焊(ANSI B16.11)和对焊(ANSI B 16.25)DN15, DN20和DN25法兰连接PN63,PN100或ANSI 600

HP45双金属式蒸汽疏水阀限制条件

阀体设计条件                                             PN150, Class 900 to ANSI B 16.34

PMA - 最大允许压力                                 153 bar g@38℃

TMA - 最高允许温度                                 425℃@86 bar g

最低允许温度                                             0℃

PMO - 最大工作压力                                 45 bar g@425℃

TMO - 最大工作温度                                 425℃@45 bar g

最低工作温度                                             0℃

注：低温应用时，请咨询斯派莎克公司

最低工作压力                                            15 bar g

△PMX最大背压不能超过上游压力90%

设计最大冷态水试验压力                           229 bar g

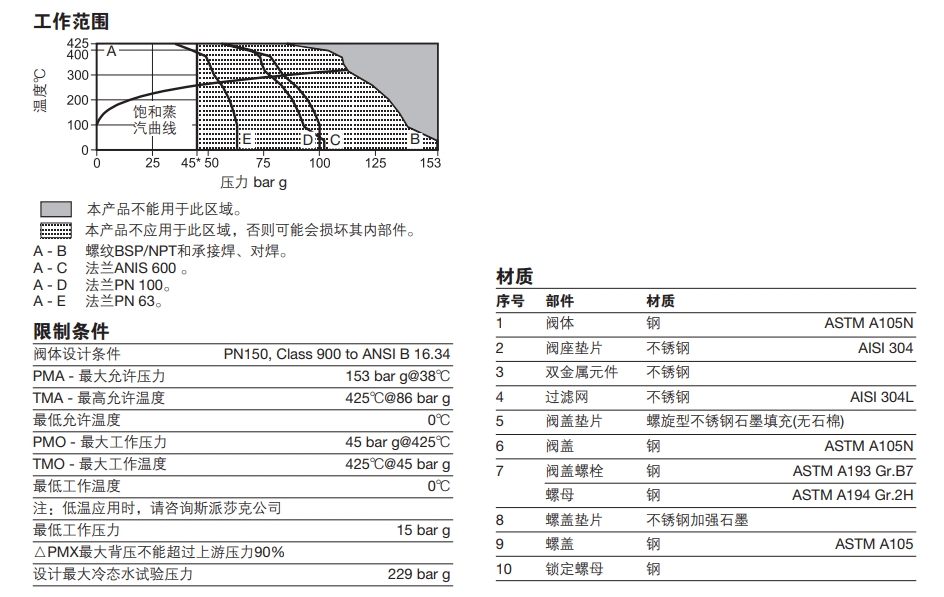

HP45双金属式蒸汽疏水阀技术参数：

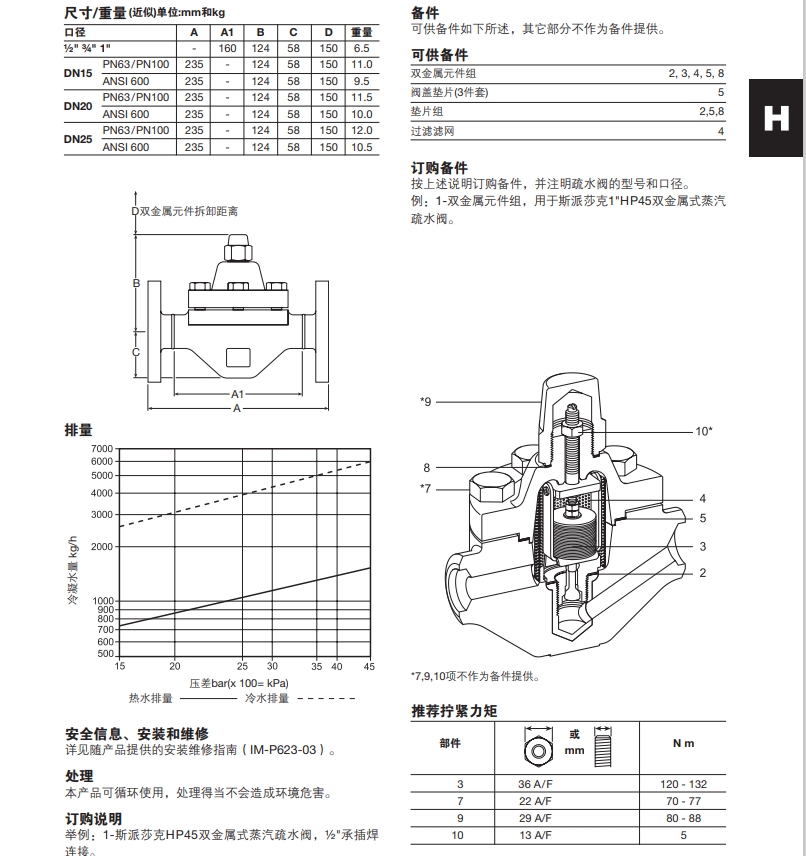

HP45双金属式蒸汽疏水阀尺寸结构：
