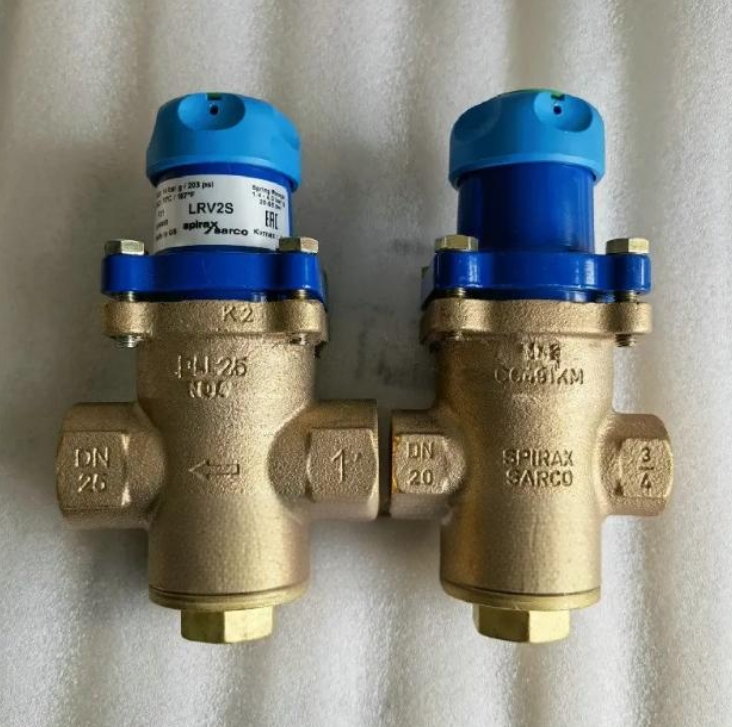

斯派莎克BRV2S5和BRV2B5炮铜减压阀简介：

BRV2S5和BRV2B5直接作用式减压阀，可用于蒸汽或气体,如压缩空气系统。请按阀体上的箭头流向,将减压阀安装在水平管道上。

可供型号选择

BRV2S5 不锈钢波纹管

BRV2B5 磷青铜/黄铜波纹管

减压阀有三种颜色型号弹簧,在调节手轮上的标志牌（18）上标明。

灰色 下游控制压力范围 0.14 - 1.7 bar g

绿色 下游控制压力范围 1.40 - 4.0 bar g

橙色 下游控制压力范围 3.50 - 8.6 bar g

注意：控制弹簧范围有重叠时,用较低范围弹簧控制效果更好。

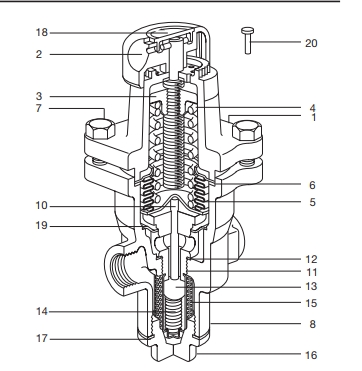

BRV2S5和BRV2B5炮铜减压阀结构图：

BRV2S5和BRV2B5炮铜减压阀技术参数：

阀体设计条件                                                   PN25

PMA 最大允许压力                     25 bar g @ 120°C

TMA 最大允许温度                     210°C @ 17 bar g

最低允许温度                                                      0°C

PMO 饱和蒸汽下 最大工作压力  17 bar g @ 210°C

TMO 最大工作温度                     210°C @ 17 bar g

最小工作温度                                                      0°C

注：低于此温度，请咨询斯派莎克公司

最大下游设定压力                                     8.6 bar g

最大压差                                                        17 bar

推荐最大减压比(最大流量下)                           10 : 1

设计最大冷态水压试验压力                         38 bar g

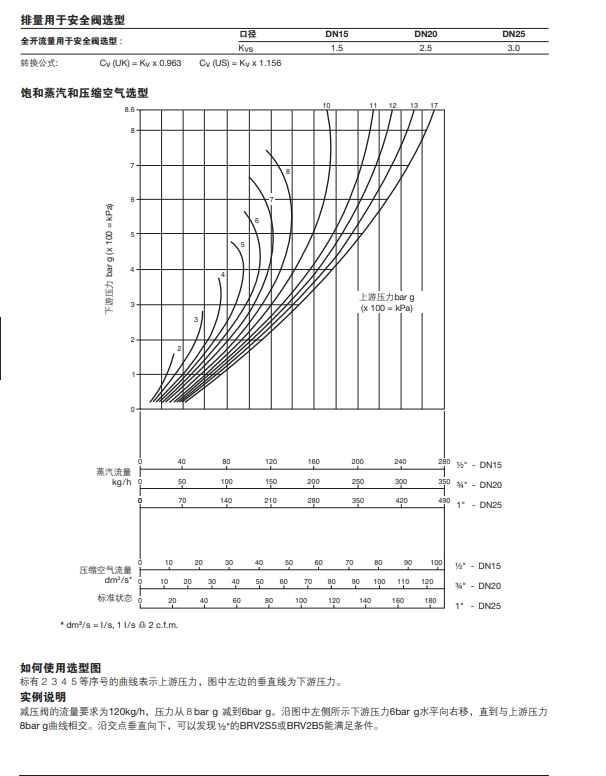

BRV2S5和BRV2B5炮铜减压阀正确选型：

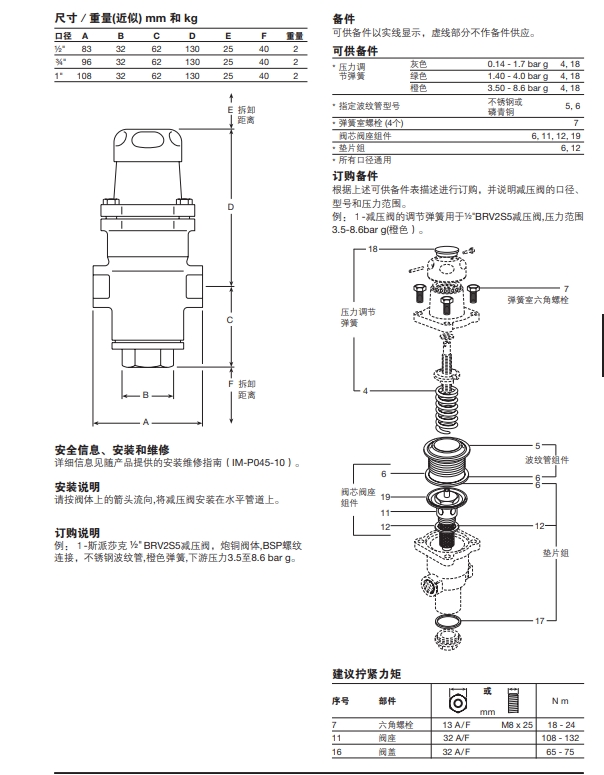

BRV2S5和BRV2B5炮铜减压阀尺寸重量：
