斯派莎克疏水阀安装示意图-注意事项
- 作者:斯派莎克
- 发布时间:2024-07-04
- 点击:591次
斯派莎克蒸汽疏水阀在使用中经常有不知道怎么安装的,今天小编就来给大家介绍一下疏水阀在安装的注意事项已经安装示意图给大家展示一下。本文只做为参考,如果有疑问联系斯派莎克技术人员解答。
注意:安装前请仔细阅读第1章的安全信息。警告: CA14S的阀盖垫圈和主阀装配密封圈内有薄的不锈钢支撑环,如果处理不当,可能造成人身伤害。安装前请先核对安装维修指南、铭牌和技术资料,检查此产品是否适合。3.1 检查材料、压力和温度以及它们的最大值,是否最大工作限制低于系统的条件。系统中同时应包含有安全设备,以防超压。
正确安排安装位置和流动方向。
把连接口上的盖板拿下
CA10S、CA14和CA14S
(112"和3/4”螺纹连接)
这种疏水阀应安装在水平位置,并保持进口在顶部,这样可以使浮球机构可以在垂直方向上自由上升和下降。图5、6和7显示的是一些典型安装形式。

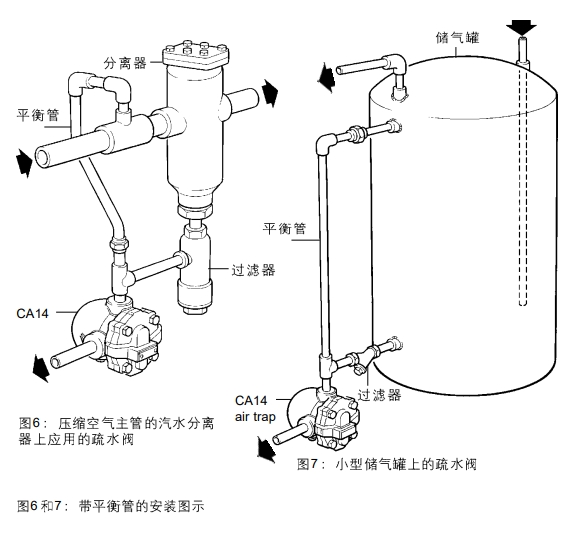

斯派莎克疏水阀安装示意图1
CA14和CA14S(DN15.DN20,DN40和DN50法兰连接)这种疏水阀应安装在水平位置,这样可以使浮球机构可以在垂直方向上自由上升和下降。在这种情况下,流动方向从左到右或从右到左均可以。

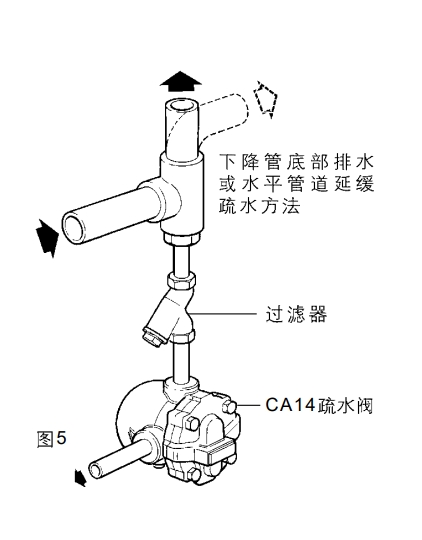

注:图5所示的是没有平衡管的安装情况3.5疏水阀应布置在需要排水点的下部,使铭牌上的箭头方向朝下。空气系统的这种浮球疏水阀的一个好处是不需要泄放空气来工作。然而,由于此疏水阀没有泄放空气,所以有些场合可能会出现空气气锁。当负荷很低的时候,例如在主疏水应用场合,阀体内的空气会被进入阀体的水替换。
斯派莎克疏水阀安装示意图2
当负荷高的时候,例如,在冷却器或者容器排水应用中,阀体内的空气不会被代替,这时需要连接单独的平衡管。需要注意的是,平衡管是要引回到上游压力智上。如果反复试验,仍有气锁现象则需要安装平衡管。如果有任何疑问都可以使用平衡管注:如果疏水阀排向大气环境,其排放的冷凝水可能到100摄氏度,请确保其排向安全的地方。
