斯派莎克DCV10碟片式止回阀安装说明书

作者：斯派莎克
发布时间：2024-06-21
点击：191次

DCV10（不锈钢）和DCV10C（碳钢）碟片式止回阀设计安装在法兰之间，专门应用于水泵或其他循环工作的工况。其可以广泛的应用于各类介质的工艺过程管道、热水系统、蒸汽和冷凝水等系统。与传统的斯派莎克碟片式止回阀相比，中心导杆的设计保障了止回阀更长更可靠的使用寿命。止回阀能够保障冷凝水或其他适合的流体的正确流向，并同时防止逆流的产生。斯派莎克DCV10碟片式止回阀参考安装维修指南，铭牌和技术信息资料，检查阀门符合安装要:

1 检查材质，压力，温度及其最大值。如果产品的最大运行限制条件低于要安装系统的条件，确保系统中装有安全装置，避免超压

2 确定正确的安装条件和流体的流动方向.

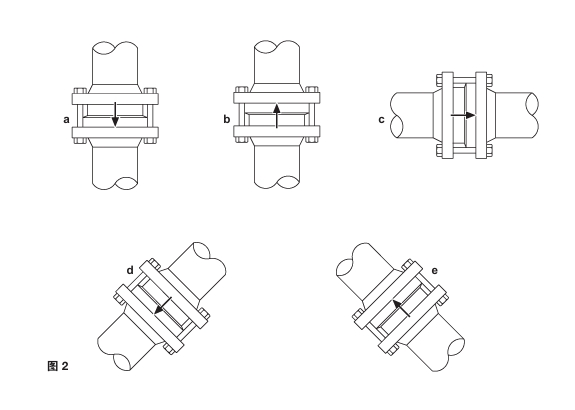

3 碟片式止回阀安装于两个管道法兰之间（见图2）。标准垫片，长螺栓或螺柱用于阀门两边。注：法兰，螺栓（或螺柱），螺纹或接口垫片，由安装人员提供。通常用力拧紧法兰螺栓时，按对角次序拧紧。

4 DCV10必须靠近机械泵安装。它也可以按照下图中箭头的流向，安装在水平或垂直管道上。

注：法兰，螺栓（或螺柱），螺纹或接口垫片，由安装人员提供。

DCV10碟片式止回阀安装图
