斯派莎克截止阀拆卸图-换波纹管、阀杆、阀芯和阀座组件步骤

斯派莎克截止阀BSA3HP为碳钢阀体，带多层波纹管，非节流高压截止阀。有平衡阀芯和非平衡阀芯，可供选择。阀体压力等级符合EN 1092 PN100或ASME class 600，用于饱和和过热蒸汽应用，也可以用于其它工业气体和液体介质。

1. 拧松压紧螺母(11)

2. 单向转动手轮，打开阀门

3. 拧松并取下阀盖螺母(20).

4. 小心提起阀门的上半部分，包括阀盖、手轮、阀杆和阀芯组件

5. 从螺栓上，提起波纹管外罩(4)

6. 小心拆掉旧垫片 (22) ，清洁波纹管外罩密封面。确保阀体、阀盖的密封面干净无灰尘。

7. 从阀体内拆除支撑套筒(3)

8. 从阀体中取出阀座(2) 垫片可能会粘附在阀座上一起被提起。

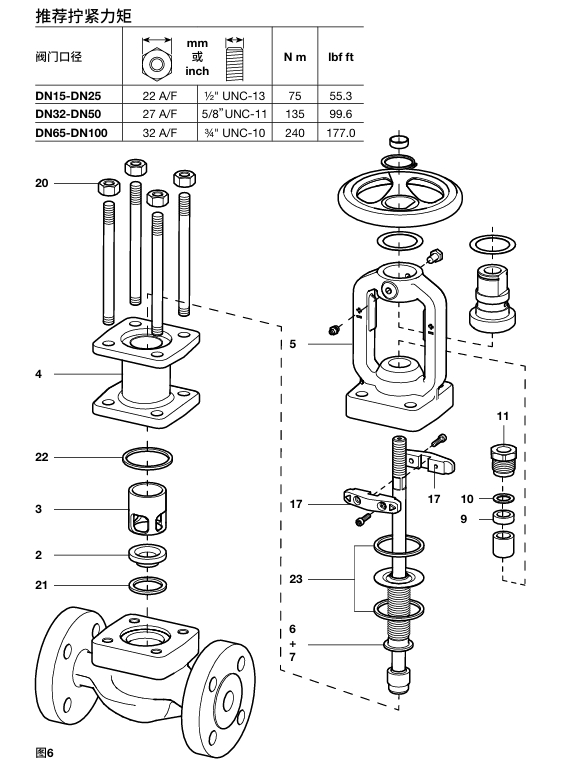

斯派莎克截止阀拆卸图具体展示

斯派莎克截止阀拆卸图

9. 如果没有，取出阀座垫片 (21) ，并清洁连接面。

10. 凹槽处安装新的阀座垫片 (21)，确保垫片平整。

11. 在垫片的上面安装上新的阀座 (2) 。

12. 重新装入支撑套筒(3).

13. 阀体凹槽处装上新的垫片(22)。

14. 重新安装波纹管外罩(4),确保波纹管外罩螺纹孔向上。

15. 波纹管外罩上部的凹槽处装入新的垫片(23) .

16. 通过保持阀盖水平（我们推荐用老虎钳钳住），支撑阀盖组件。

17. 拧松并拆下固定在阀杆连接器(17) 上的两个阀盖螺栓。

18. 握住阀杆末端的阀芯(6)，这样它不会转动顺时针轻轻转动手轮，直至阀杆可以从阀盖衬套里拆除。

19. 小心的滑动阀芯和阀杆组件(6+7)从阀盖(5)中取出

以上就是关于斯派莎克截止阀拆卸图具体展示以及我们在换波纹管、阀杆、阀芯和阀座组件步骤介绍。
