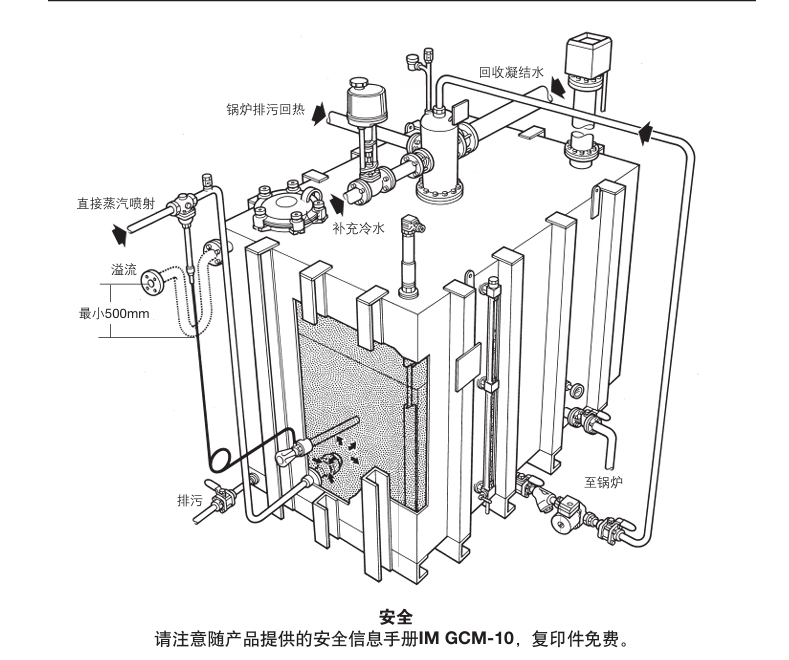

斯派莎克锅炉给水箱的安装、运行及维护说明书
1.简介
1.1 使用吊耳把水箱吊到指定位置。
1.2 注意必须保留检查所需的通道。
1.3 去除所有接口的塑料或木制盲板。
1.4 不用的接口则必须堵死。 警告:排空和溢流接口绝对不可以被闷死。
1.5 水箱外有垂直加强筋,但不能用来承受重物,如闪蒸罐。
注意:水箱根据客户要求定做,不是所有水箱都会提供下页所提到的设备。
2.底座
2.1 给水箱的结构为“自支撑”式,可以放置在实心底座或钢架上。
2.2 底座设计时考虑的主要因素是它能承受给水箱及水的重量。
2.3 在底座和给水箱之间可以安装绝缘材料和橡胶,以减少震动。
注意:为了避免水箱应力,水箱的底板支承与支撑底座之间不能焊接在一起。
3.油漆
给水箱的碳钢部分已喷漆。在运输和安装过程中可能会有轻微损坏,可以在现场完工后补漆。
4.保温
4.1 整个给水箱,包括外部加强筋和人孔都应保温以减少热量损失(但底部可以例外)。
4.2 人孔的保温应用可拆下的保温盖。
注意:在选择保温材料时,应选择低氯或无氯含量的材料。因为保温材料中的氯化物在潮湿的奥氏体不锈钢表面发生反应,出现氯化应力腐蚀裂纹。
5.管道
5.1 给水箱进出管道设计安装时应考虑到良好的支撑和膨胀,以免对接口造成应力。
5.2 管道口径应与接口同径。
6.排空
6.1 排空管应垂直向上,并不应与其它管相连。如果必须水平布置排空管,则应保持一定的坡度以使水能流回给水箱。警告:任何情况下,都不允许在排空管上安装止回阀或截止阀。
6.2 我们强烈推荐斯派莎克排空阀,以保证良好的汽水分离效果,保护周围的人员和环境。
6.3 排空帽会产生一个很小的背压。排空帽的排水接口应接至排污点(如地沟),通常应有防气阻措施。
6.4 我们不推荐将水排回水箱。
7.溢流
7.1 溢流管的排水处应低于给水箱。溢流管上带有通气孔将有助于观察到溢流排放时的情况。
注意:溢流出口处不能安装截止阀或止回阀。
7.2 建议溢流管带一个500mm高的U型弯头,以减少蒸汽泄漏进入排水点。
8.排水
8.1 排水点应低于给水箱。
8.2 应靠近水箱安装截止阀,如斯派莎克Model 10或20型斯派莎克球阀。
9.给水
9.1 给水接口应使用大口径以减少压降及给水泵的汽蚀。
9.2 建议在水箱处安装一个截止阀(低压降),如斯派莎克Model 10或20型球阀。
10.除氧头
10.1 除氧头安装在水箱法兰的螺栓上。
10.2 分配器夹在两片垫片中间,装在螺栓圈内。
10.3 安装顺序如下:橡胶垫圈、浸入管、第二个橡胶垫圈、混合头。
11.给水循环喷淋系统
给水箱和过滤器/水泵间的第一个截止阀应尽可能靠近水箱。
12.蒸汽喷射
12.1 蒸汽喷射器中最小的型号IN15带有内螺纹及外螺纹,可以由水箱外直接安装在水箱上,或由管道安装在水箱内。
12.2 IN25M和IN40M型喷射器则有外螺纹型或平焊型,安装在水箱内管道或水箱接口。
12.3 流量更高时,可以并联安装2个或多个喷射器。
13.温度感应器保护套
温度感应器保护套螺纹接口与水平倾斜成15。角,以便保护套中可以填充热导物质,以实现良好的温度控制。
14.液位感应器
感应器接口为½"或1"BSP。注意感应器应接在保护套管。
警告:室外安装时,应有附助保护设备,提供感应器和电子接口最小IP55的保护等级。
15.水位表(WG2)
WG2的中间接口(如安装)未穿透水箱。底部的排污接口应由管道接出至安全排放点。
16.温度计
16.1 强烈推荐使用温度计,以给出可视的温度显示,同时可以检查蒸汽喷射控制是否正确。
16.2 强烈推荐使用温度计保护套,这样,拆除温度计时就无需将水箱排空。
17.取样器
17.1 推荐使用采样冷却器来取热的锅炉给水水样。斯派莎克SC20是理想产品。
17.2 ¼"BSP接口直接与水箱接口相连,由取样阀,6mm外径的不锈钢管连接至取样器。也可提供NPT型取样器。
18.加化学试剂
18.1 详情请与水处理专家探讨。通常化学试剂加在锅炉给水泵的进口管,而不是直接加在水箱中,因为在水箱中化学除氧也由热力除氧清除而造成浪费。。
18.2 当化学试剂直接加入给水箱时,内部应安装滴管,使试剂直接加入水箱中的水里。
19.操作
虽然蒸汽和水的混合不可避免的会在水箱内引起少量振动,但给水箱的设计使之运行时安静,无振动。如果出现过大噪声、振动或管道移动,将对给水箱的使用寿命造成损害,此时应排空水箱,检查故障原因。
20.维护
水箱采用奥氏体不锈钢材质,使用寿命长,免维护。我们建议在每次检查锅炉时检查水箱
