斯派莎克ep500定位器说明书-调试步骤
- 作者：斯派莎克
- 发布时间：2024-08-27
- 点击：446次
斯派莎克ep500定位器简介：
EP500是两线制回路供电定位器,需要4-20mA控制信号,用于线性气动阀执行器。定位器对来自控制器的信号和阀的实际位置进行比较,相应改变执行器的气动输出信号。本定位器提供的安装组件符合NAMUR标准的支柱式或轭式安装。
ep500定位器工作原理：
电流信号(1)进入线圈（2），产生磁场，使片状阀轻靠在喷嘴上。这使得执行器内部压力升高，阀门移动。当阀杆(4)移动时，通过反馈杆使得反馈弹簧产生反作用力，片状阀离开喷嘴，阀杆停止移动。
改变电流信号会引起阀杆位置的改变。
电流信号和阀杆位置（即阀门开度的百分比）有机械的线性关系。下文中会介绍4mA和20mA时阀门开度可人工改变。

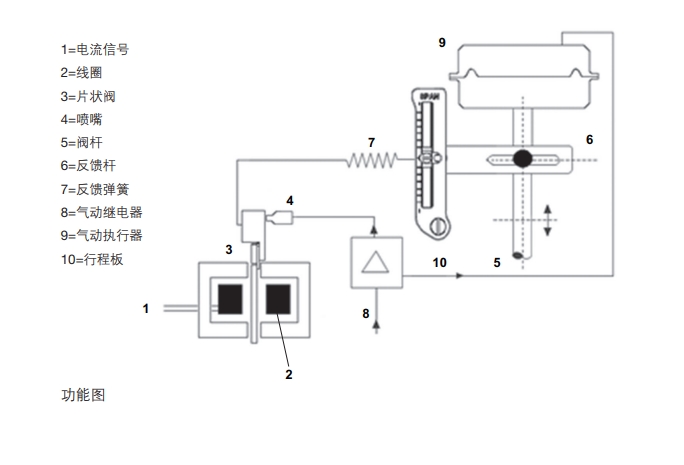

斯派莎克ep500定位器原理图：

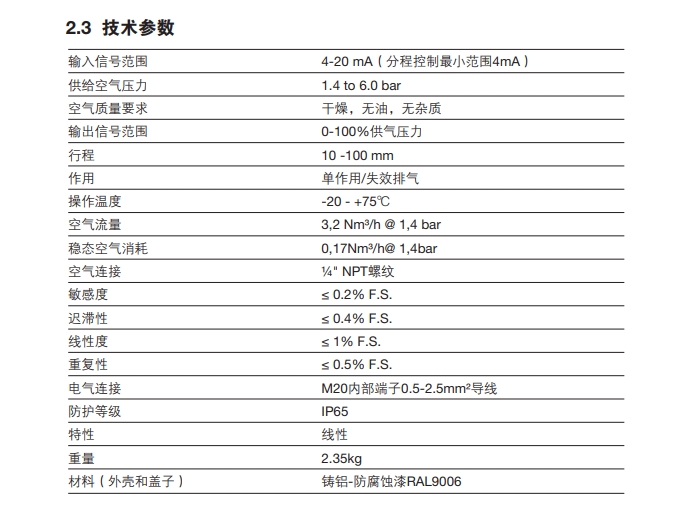

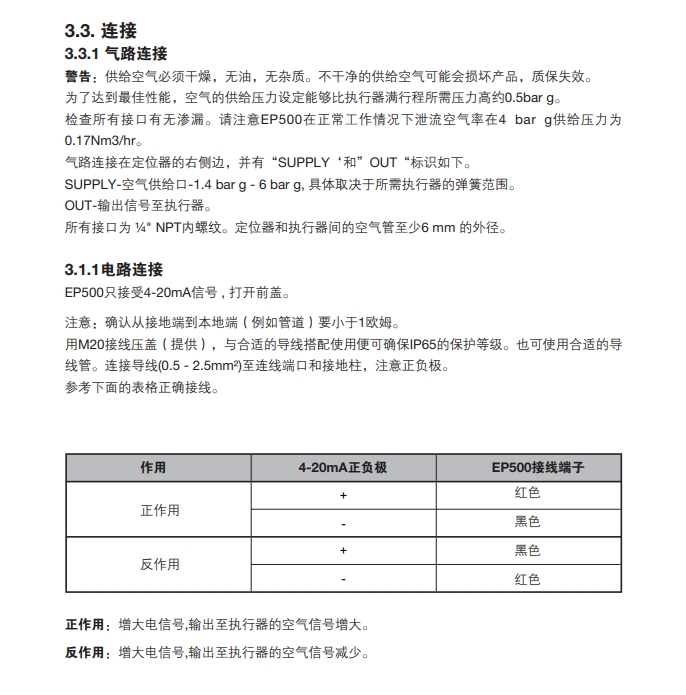

斯派莎克ep500定位器技术参数：

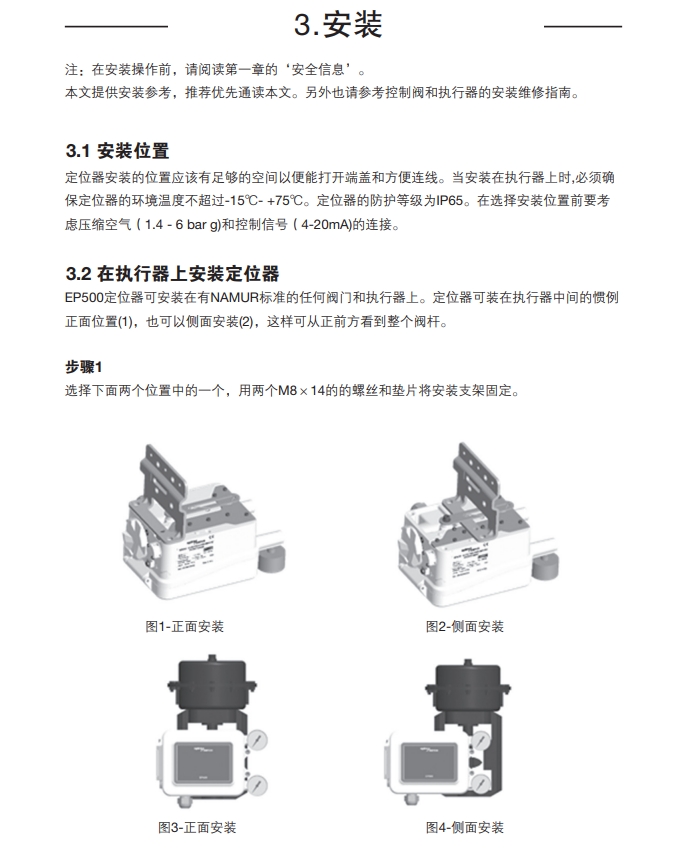

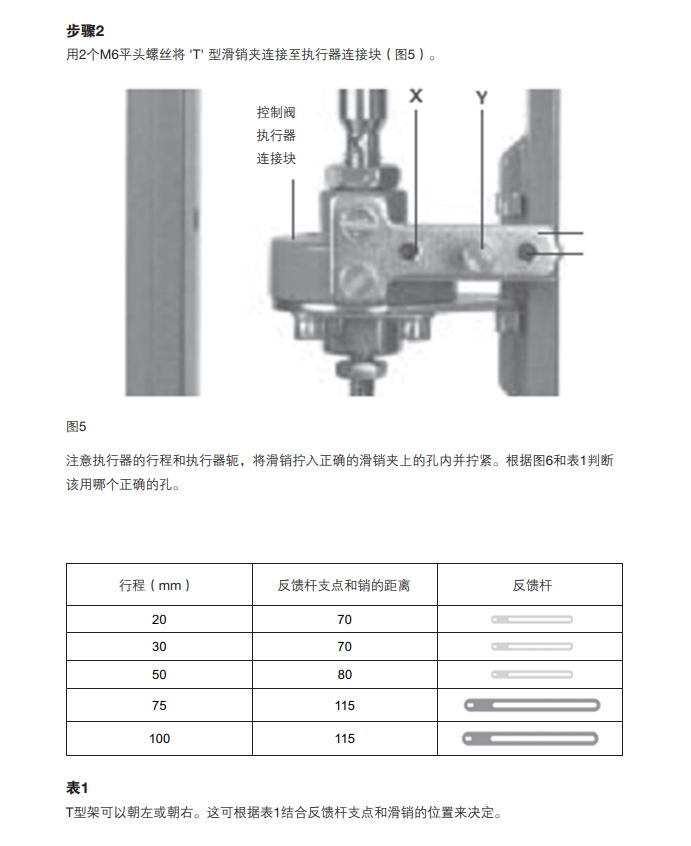

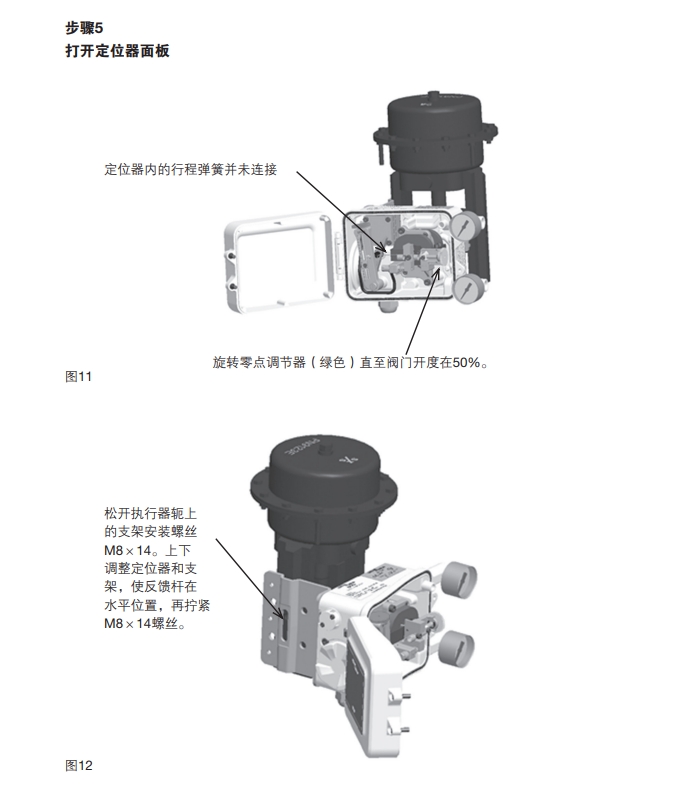

斯派莎克ep500定位器具体步骤：

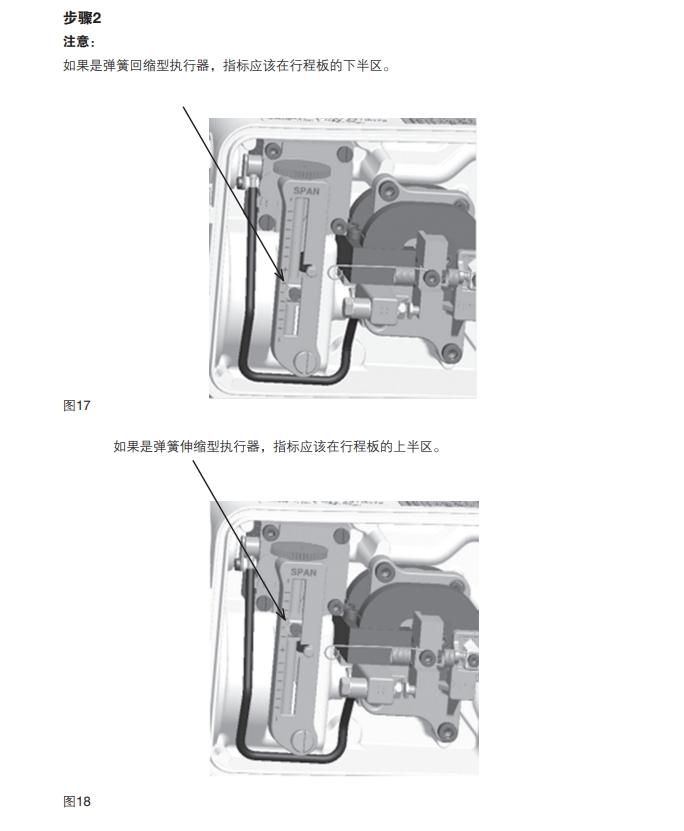

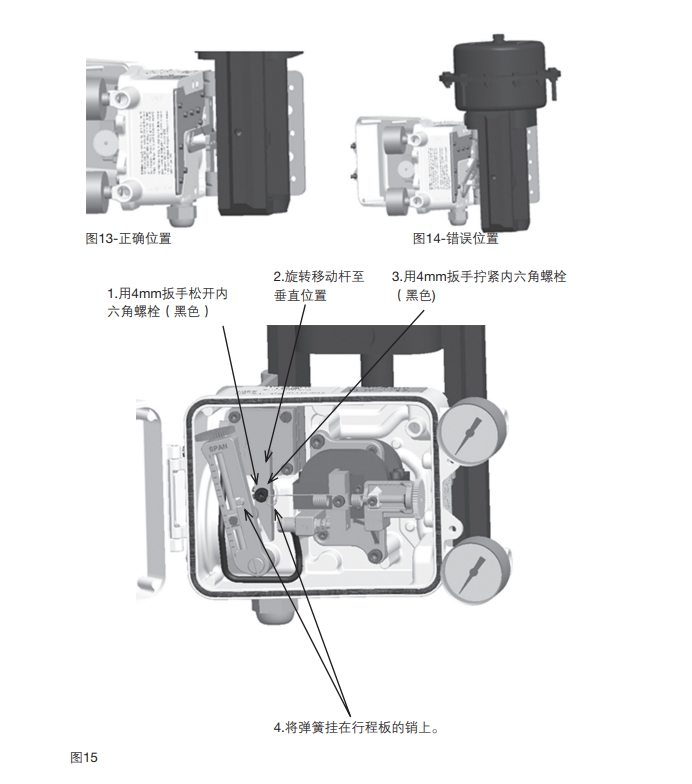

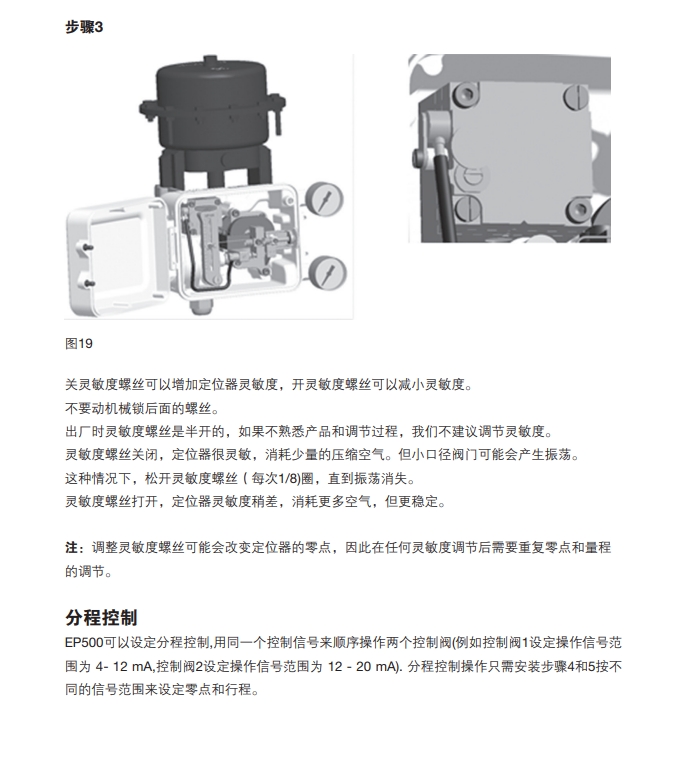

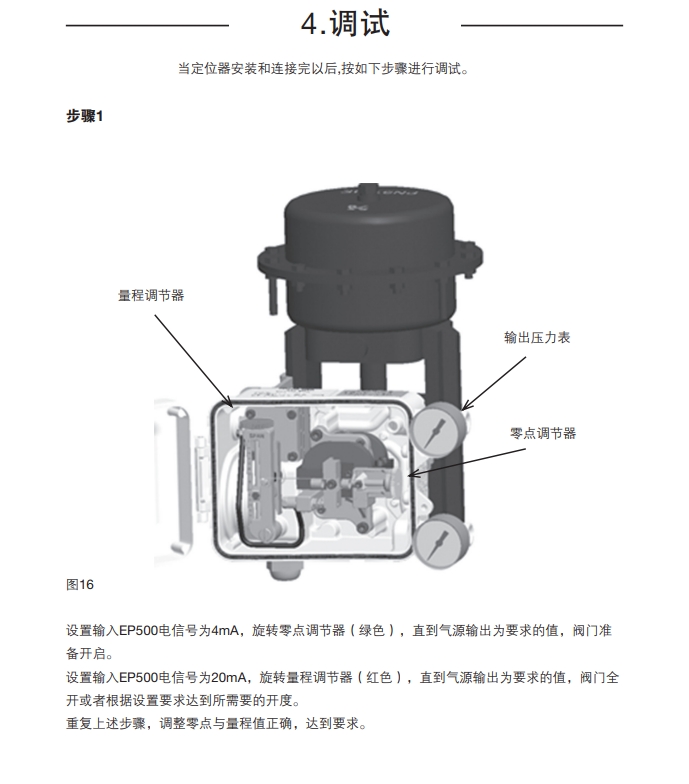

斯派莎克ep500定位器调试步骤：

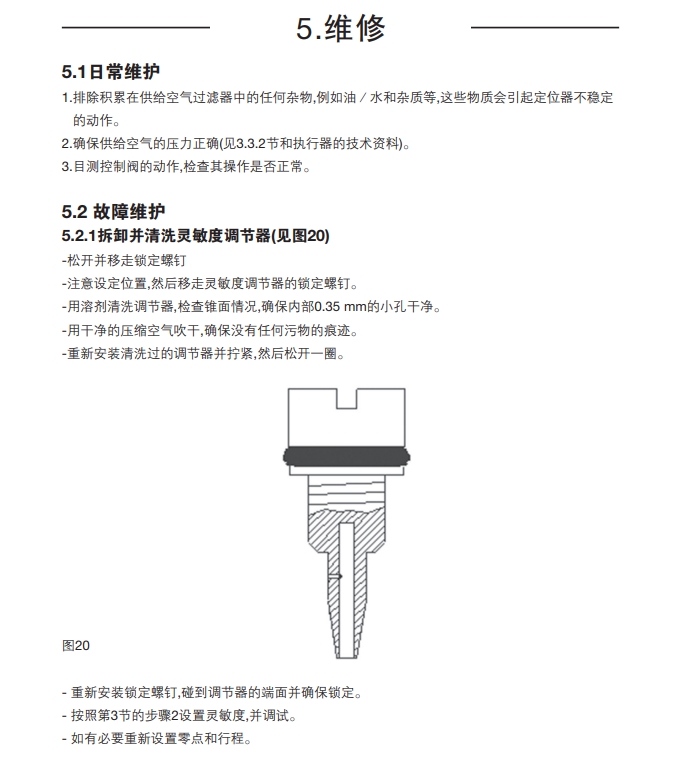

斯派莎克ep500定位器维修：

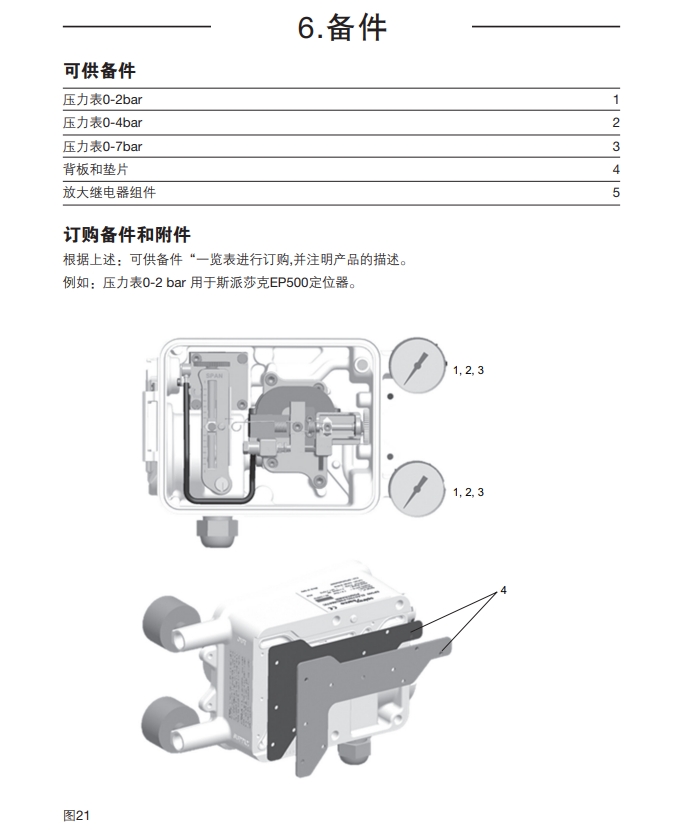

斯派莎克ep500定位器备件：
斯派莎克ep500定位器故障诊断：
