斯派莎克sx80/sx90过程控制器如何接线?

作者：斯派莎克
发布时间：2024-08-21
点击：322次

SX系列提供两种标准尺寸精确的温度压力过程控制器。它们都适合使用斯派莎克气动电动控制阀和电子与电气设备的单点或者多点控制应用。通用输入包括热电偶，热电阻和其它过程输入。多至3个（SX80过程控制器）和6个（SX90过程控制器）输出可以用来控制，报警或者反馈。只有SX90有数字通讯功能。快速代码方便应用。下面我们来介绍一下sx80/sx90过程控制器的接线图。

螺旋式接线柱接受0.5-1.5mm（16-22AWG）尺寸的电线。带铰链的护盖可防止手或金属意外碰触带电线缆。后面的端子螺丝要用0.4Nm（3.5lbfin）的力拧紧。

警告：

在接触任何接线端子之前断绝电源供应，因为可能接触到危险的电压。

只使用随产品提供的连接器或者斯派莎克提供的备件。使用其他的接线器可能会危害产品安全和认可。确保在安装和连接电源之前单元内没有任何凝结水。

安装调试说明规定了只有合适的专业人士进行合理的安装、调试、使用和维护，才能保证控制器的安全操作。公司的安全人员有责任确保理解和遵守安装调试说明中的产品参数和安全信息。

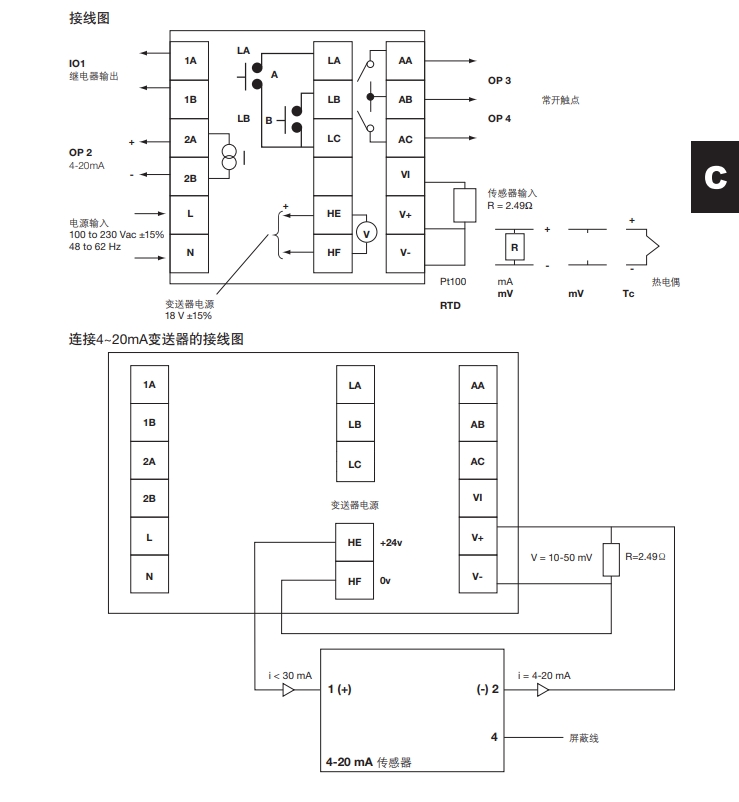

斯派莎克sx80接线图：

斯派莎克sx80接线图
