斯派莎克SAD蒸汽雾化型减温器工作原理
- 作者：斯派莎克
- 发布时间：2024-08-12
- 点击：147次
斯派莎克SAD减温器不含运动部件因此操作非常简单。SAD减温器使用高压蒸汽（雾化蒸汽）来雾化进入的冷却水。因此，SAD适合用于既有减压又有减温的场合，此时，高压蒸汽由减压阀的上游提供。雾化蒸汽的压力至少为进入减温器蒸汽压力的1.5倍，最小值为3barg。雾化蒸汽的量通常为主蒸汽的2%~5%，对雾化蒸汽的过热度没特别要求。除了一个开关阀，雾化蒸汽不需要被控制。它是由喷嘴的口径及雾化蒸汽的状态来进行调节的。因此，进入SAD减温器的雾化蒸汽的量相对稳定。

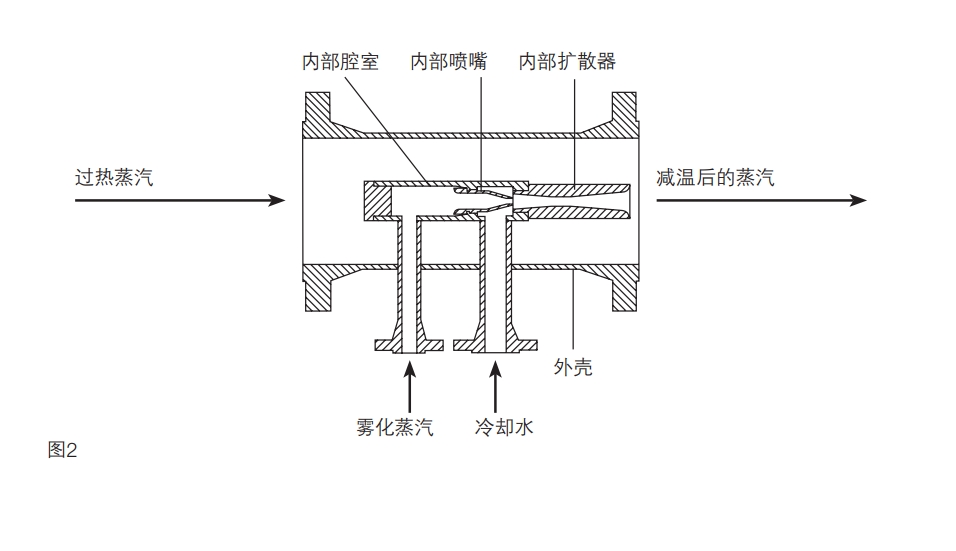

SAD蒸汽雾化型减温器工作原理图
SAD蒸汽雾化型减温器工作步骤如下：
1. 雾化蒸汽通过雾化蒸汽接口及小孔进入SAD减温器。
2. 进入喷嘴的蒸汽减压同时被加速。喷嘴的尺寸是经过计算决定的。
3. 冷却水进入内部腔室然后进入内部扩散器。
4. 在扩散器的入口，离开喷嘴的高速蒸汽将进入的冷却水进行雾化。
5. 在高的湍流下，冷却水和过热蒸汽在内部扩散器内迅速混合。内部扩散器的内部结构是
为了产生高的湍流，更好的混合和减温效果而计算设计的。
6. 在内部扩散器的出口产生了高度雾化的饱和雾，同时与外部的蒸汽流进行混合。
7. 通过减温器后的混合蒸汽进入下游管道，继续进行减温过程。
