斯派莎克浮球式疏水阀安装方法指南

斯派莎克浮球式疏水阀的种类型号比较多，各种型号的疏水阀由于连接方式不同，材质不同，型号不同，安装位置不同，可能导致安装的方法有差别，下面小编就来介绍一下常用的型号FT43、FT44、FT46和FT47浮球式蒸汽疏水阀安装方法步骤。

参照安装维修指南、铭牌和技术信息手册，确认产品符合安装所需。

1 检查材料、压力和温度的最大值。如果产品的最大运行条件低于它所安装的系统，确保系统中有安全装置防止超压。

2检查安装位置和流向是否正确-请注意FT疏水阀不同型号和口径的流各不一定相同。流向箭头已清楚地标在疏水阀阀体上。

3 从所有接口取下保护盖。

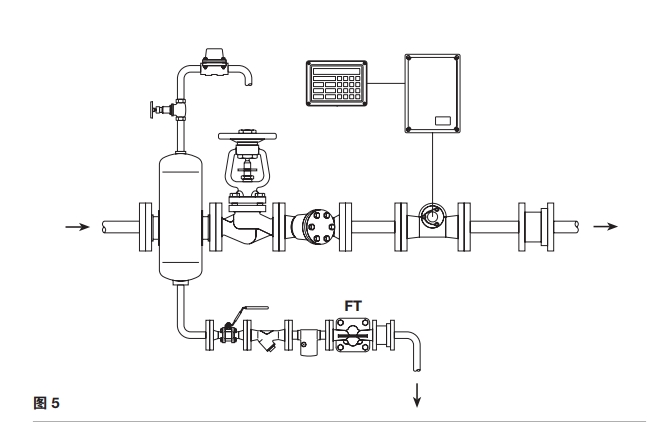

FT43、FT44、FT46和FT47浮球式蒸汽疏水阀安装图5

4 疏水阀安装时必须确保浮球臂水平，以便其可垂直升降。注：查看阀体、阀盖和铭牌上的说明可很容易的检查疏水阀的安装是否正确。如果安装正确，说明部分就显示正确方向-向 上。

5 疏水阀安装在蒸蒸日上汽系统出口的下方，疏水阀前有一小段下降管，一般长150mm(6'')。见图5。如果未安装下降管，在低负荷时，可能有蒸汽在冷凝水上方流动并进入疏水阀。

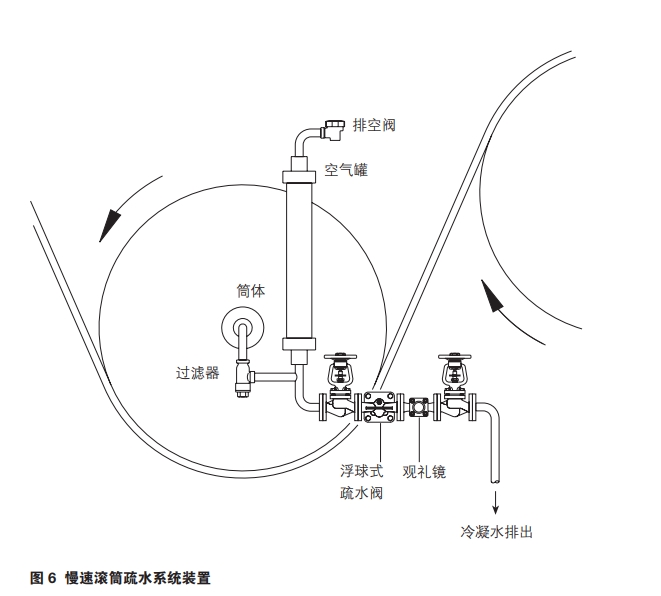

FT43、FT44、FT46和FT47浮球式蒸汽疏水阀安装图6

6.浮球式疏水阀应尽可能靠近设备出品安装，以防产生汽锁。当冷凝水出口和蒸汽疏水阀间的管道之间充满蒸汽时，将阻止冷凝水流向疏水阀，即出现蒸汽汽锁。这将导致系统积水，影响设备效率。这与水系统中的气锁类似。汽锁的危险性主要表现在旋转筒体或冷凝水从下降管或虹吸管排出。疏水阀中的汽锁可通过安装自动排空气和破蒸汽汽锁装置(SLR)来预防，图6表示慢速滚筒上安装FT-C疏水阀。逆时针旋转打开SLR阀。标准工厂为设定1/2圈，相当于旁通22kg/h@10bar蒸汽。SLR的位置调整通过逆时针旋转轴增加旁通流量，顺时针旋转轴减少旁通流量来进行。应用于高速滚筒设备时，需要排出大量的蒸汽帮助冷凝水通过虹吸管排出筒体。此时。SLR不能处理如此大的流量，需要安装一个旁通调节针阀。见图7

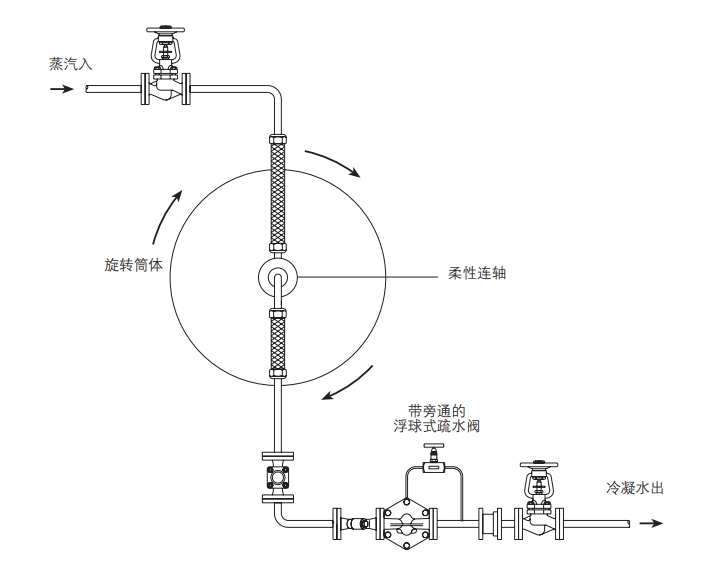

FT43、FT44、FT46和FT47浮球式蒸汽疏水阀安装图7

7 如果疏水阀安装在室外环境下，则埯考虑保温，或安装一个小的热静力型疏水阀如斯派莎克NO.8或Bydrain型疏水阀进行疏水，以防止疏水阀内结冰。

8 当蒸汽疏水阀排向的冷凝水回收管道存在背压时，在疏水阀的下游应安装止回阀。当蒸汽进口压力下降或蒸汽切断时，可防止设备蒸汽空间积水。

9 确保维修时有足够的空间从阀体上拆下阀盖-拆阀盖所需的最大距离为200mm（8'')。

注：如果疏水阀排向大气要保证排至安全地点，排放的液体温度可达100°C (212°F)

以上就是关于斯派莎克浮球式疏水阀安装方法指南的具体步骤介绍，本文详细介绍了常用的几个型号FT43、FT44、FT46和FT47浮球式蒸汽疏水阀的安装方法，希望对大家有所帮助。
