斯派莎克Fig34碳钢过滤器简介：

Fig34碳钢 Y形过滤器，法兰连接，EN标准材质。标准不锈钢过滤网：-DN15至DN80为0.8mm孔径，DN100至DN200为1.6mm孔径。另有其它孔径和目数及monel合金过滤网可供选择。根据需要过滤器阀帽上可钻螺纹孔连接排污或排放阀。注：如有需要可提供低温碳钢过滤器。该产品完全符合欧洲压力设备指令97/23/EC，如需要可标带标志。

斯派莎克Fig34碳钢过滤器技术参数：

阀体设计条件   PN40

PMA  最大允许压力   40 bar g @ 120℃

TMA  最高允许温度   400℃@ 22 bar g

最低允许温度  -10℃

PMO  最大饱和蒸汽压力   40 bar g @ 120℃

TMO  最高工作温度  400℃@ 22 bar g

最低工作温度  -10℃

注：更低工作温度请咨询斯派莎克

设计最大冷态水压试验压力   69 bar g

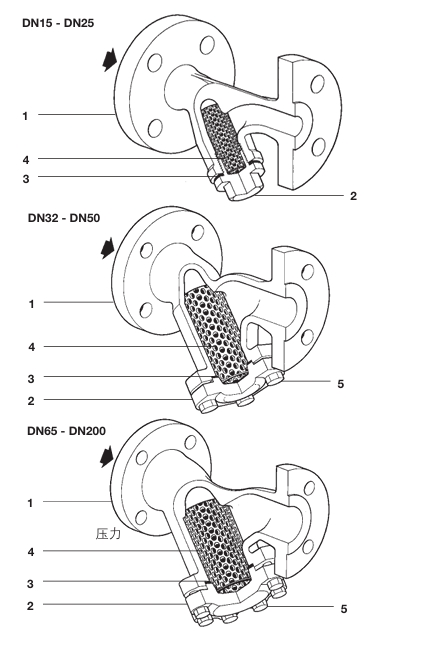

斯派莎克Fig34碳钢过滤器结构图：

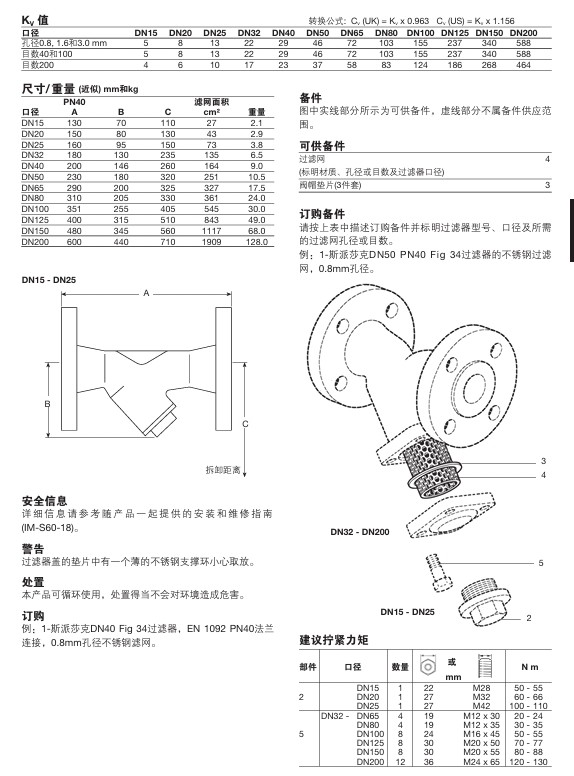

斯派莎克Fig34碳钢过滤器连接尺寸：
