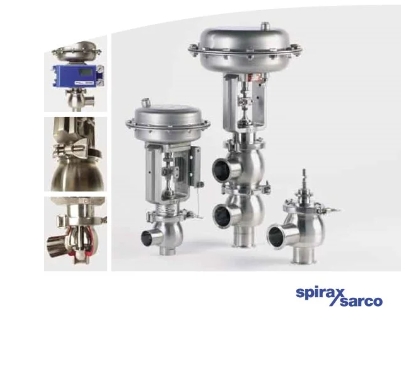

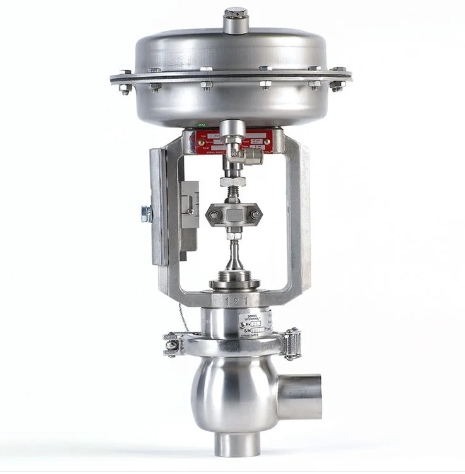

斯派莎克调节阀‘S’系列简介：

STERI-TROL'S'系列阀门是316L不锈钢材质的二通和三通控制阀。该系列阀门专为流体混合(仅三通阀)控制，以及洁净蒸汽，纯净蒸汽和过程流体的开/关与连续调节控制而设计。该系列阀门可以由气动执行器操作，同时通过斯派莎克任一型式的定位器可连接到控制系统。

斯派莎克调节阀‘S’系列技术数据：

阀芯设计 DN15 - DN100 抛物线

泄漏率 金属密封 (0.01% of Kv)

软密封 IEC 534-4 Class VI

调节比 等百分比 50:1

线性 30:1

行程 DN15 - DN50 (½"- 2") 20 mm

DN65 - DN100 (2½"- 4") 30 mm

表面加工 内部 (机械或电子抛光) 0.4 µ

外部 < 0.6 µ

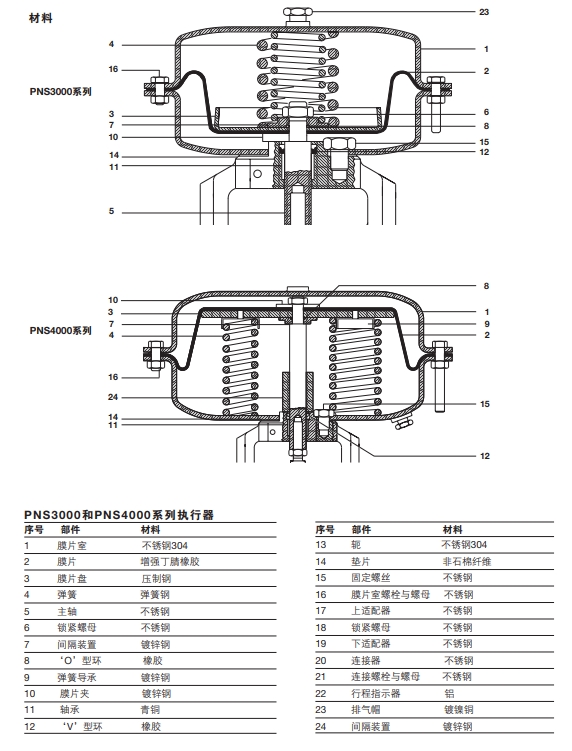

斯派莎克调节阀‘S’系列结构图：

STERI-TROL系列控制阀可与下列执行器和定位器配套：

电动 EL4600, AEL5和 AEL6系列

气动 PNS3000,PNS4000,PN9000E及PN9000R系列

 PP5(气动) 或EP500S(电气)

定位器 EP500A(本安型电气)

 SP400（智能型）

 SP500（智能型）

详细参数参考相关执行器技术信息表

斯派莎克调节阀‘S’系列参数：

阀体设计条件 PN16

最大设计压力 16 bar g @ 120℃

最高设计温度 200℃ @ 14 bar g

最低设计温度 -20℃

最高工作温度 Viton (V) 170℃

最低工作温度 -10℃

说明:更低工作温度请咨询斯派莎克

最大压差 见6－11页

设计最大冷态水压测试压力 24 bar g

斯派莎克调节阀‘S’系列执行器选择：

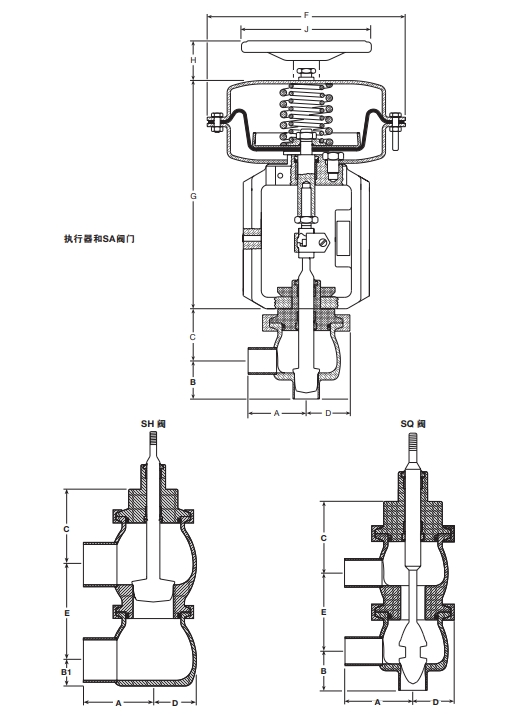

斯派莎克调节阀‘S’系列连接尺寸：
