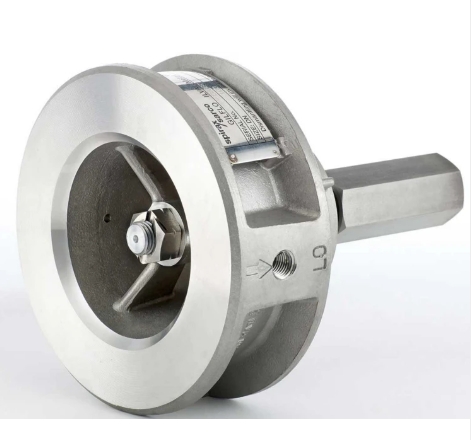

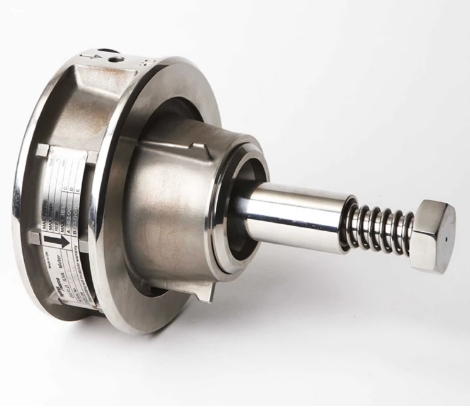

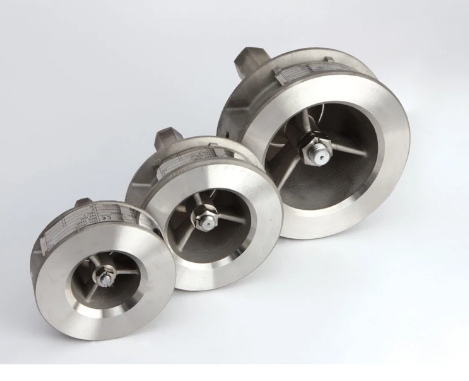

进口斯派莎克Gilflo ILVA流量计
所属栏目:斯派莎克蒸汽流量计
发布时间:2024-06-18
关注度:261次
简单介绍:进口斯派莎克Gilflo ILVA流量计简介:斯派莎克Gilflo流量计系统由以下三大部份组成:1.Gilflo管 道 件 ,有 Gilflo“B”型 和 Gilflo“Spool”型 ,安 装在需测量流量的管道中,由引压管道连接至:2.测量通过Gilflo管道件压差的压差变送器,并将其转换成4-20mA输出信号。此输出信号可传送至:3.a)一个图表记录仪、EMS/BEMS或
进口斯派莎克Gilflo ILVA流量计简介:
斯派莎克Gilflo流量计系统由以下三大部份组成:
1.Gilflo管 道 件 ,有 Gilflo“B”型 和 Gilflo“Spool”型 ,安 装在需测量流量的管道中,由引压管道连接至:
2.测量通过Gilflo管道件压差的压差变送器,并将其转换成4-20mA输出信号。此输出信号可传送至:
3.a)一个图表记录仪、EMS/BEMS或M750显示器。
b)一个M800系列流量计算机。
注:Gilflo流量计可用于测量大多数工业液体、气体及蒸汽的流量,但其压力和温度需在TIS的限定范围内。
M800-压力和/或温度补偿饱和蒸汽,过热蒸汽及工业气体。
此 外在用于热量测量时,用EL2271温度变送器代替EL2600压力变送器安装于冷凝水回收管道中。
注:蒸汽质量流量变送器都已在工厂内用相应的Gilflo,ILVA,或M410孔板流量计标定过,为了保证能正确运行,必须将其与对应的流量计一起使用,包装箱内的标签上有其对应的流量计的序列号。

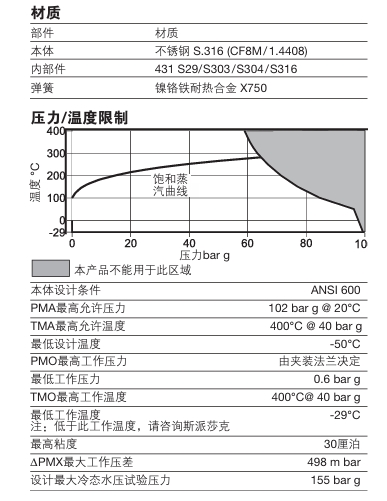

进口斯派莎克Gilflo ILVA流量计技术参数:

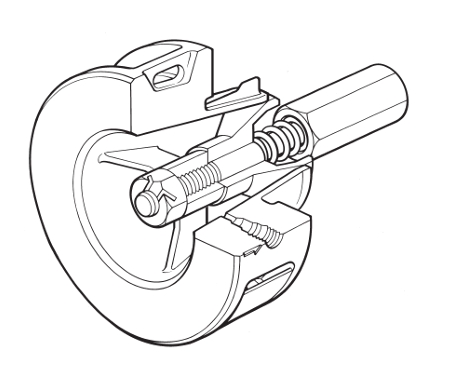

进口斯派莎克Gilflo ILVA流量计结构图:

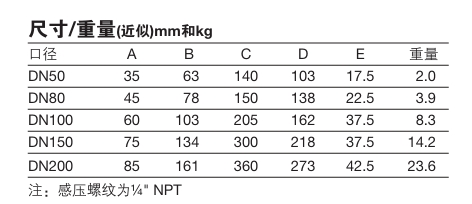

进口斯派莎克Gilflo ILVA流量计外形链接尺寸:
进口斯派莎克Gilflo ILVA流量计安装要点:
1.确保所有的管道正确对中并有充份的支撑。
2.Gilflo流量计的选型应依据于流量而非管道尺寸。在蒸汽系统中管道尺寸如需变化,请使用偏心缩径以避免冷凝水的积聚。
3.建议流量计的上游最小直管段为6D,下游最小直管段为3D。
4.请按流量计上的流向箭头所示正确安装。
5.请注意避免流量计中逆向流动。
6.避免在流量计的上游安装减压阀(尤其在蒸汽系统中),因为这将导致流量计不准确并可能损坏流量计。同样,应避免安装半开的阀。
7.请记住快速开关阀会引起压力波动,造成损坏。
8.在蒸汽或液体系统中,M610压差变送器的安装位置低于流量计管道单元。注意确保引压管道中充满水,以防止蒸汽或高温流体与压差变送器接触造成损坏。
9.在蒸汽系统应用中,要确保充份的疏水以避免冷凝水对流量计的损害。因此实际应用中要安装汽水分离器与浮球疏水阀组。
10.在气体系统中,M610变送器装置和引压管道应高于流量计管道单元,以确保压差变送器中的水份可自由排放
以上就是Gilflo ILVA流量计的简单介绍,如果想了解使用说明书,安装维修等相关知识,请点击查看斯派莎克Gilflo ILVA 流量计说明书
