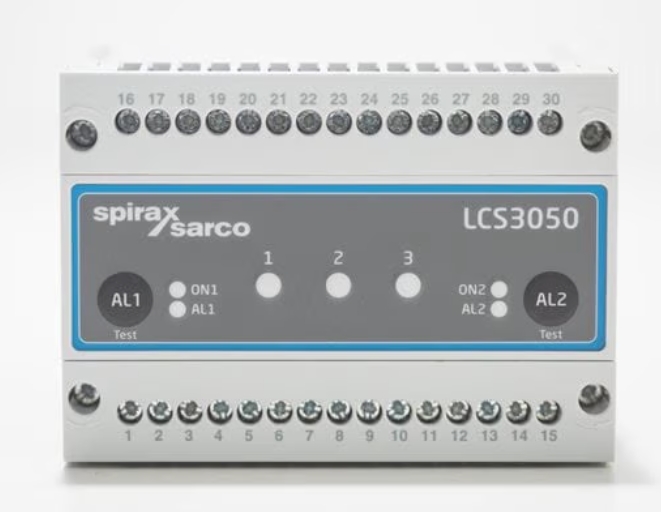

斯派莎克LC3050液位控制器

LC3050是用于导电液体的高/低液位报警,在EN 12592-11中定义为“专门设计的水位限制器”。适用于蒸汽或热水锅炉, 操作限制32bar@239°C。

LC3050双电压供电, 230Vac或115Vac , 和斯派莎克的高或低, 自监控高精度液位感应器一起使用。

LC3050有两个指示正常和报警条件LED和一个测试按钮(AL)。其它按钮无用。

产品提供面板, DIN导轨或底板安装。

每隔几秒钟, 内部模拟一个探头故障, 进行自动循环测试探头, 探头电缆和控制器。

提供一个测试按钮用于感应器, 控制器和相关回路的全面测试, 如需要可提供用于远程测试按钮。

警告:在许多国家, 蒸汽锅炉操作监督要求两个自监测液位感应器和控制器来提供两个独立的低水位报警。同时建议安装一个高位报警, 而这在有些国家是强制的。



主要特点

-高精度, 高或低液位自监测

-UL和TÜV认证

-双电压, 230/115Vac

-LED状态指示

-红外通讯。



认证

LC3050符合电磁兼容指令2004/108/EC及其各项要求。

此产品满足所有指令要求,适用于A类环境(如工业), 满足下面标准:

 -EN 61326-1:2006用于测量, 控制和实验室的电气设备安全要求。-EMC第1部分要求:一级要求。

除此之外, LC3050满足下面标准的EMC要求:

-EN12953-9:2007-管壳锅炉 第9部分:锅炉和附件的限制设备需求。

EN 12952-11:2007-水管锅炉和附件安装 第11部分:锅炉和附件的限制控制器要求。

产品通过特殊设计的水位限制控制器型式试验, 符合以下标准:- Vd TÜV 水位控制及限制设备 100(07:2006)。

BC3050符合低电压指令(2006/95/EC), 满足标准: -EN 61010-1:2001用于测量, 控制和实验室的电气设备安全要求。-UL列出(开放)



功能

LC3050一般激活一个报警继电器, 用于蒸汽或热水锅炉, 水箱或容器的液位超出正常范围之外的报警。斯派莎克高精度自监测感应器可以指示内部故障和泄漏。

LC3050比较感应器通过水至锅炉或容器外壳的对地电阻。如果水位的变化导致电阻超出设定点, 计时器经历预置延迟后改变内部继电器的状态。信号通常用于触发一个报警, 和切断燃烧器的电源。



输入/输出

产品接收LP30低液位感应器和LP31高液位感应器的输入。

在正常水位的时候, 绿色LED点亮, 锅炉面板指示一个正常水位。每隔几秒钟绿色LED短暂熄灭表明正在进行自动循环检测。

如果内部接线故障或泄漏所造成感应器故障, 感应器上的补偿探头将发出报警信号。参数可以通过RS485/MODBUS通讯传送。



其它特点

LC3050和临近控制器之间可以通过红外通讯。可以把LC3050报警状态传输至一个安装了RS485设备(用户)。用户设备安装有图形显示。LC3050定义为从站, 不需要设置和调整

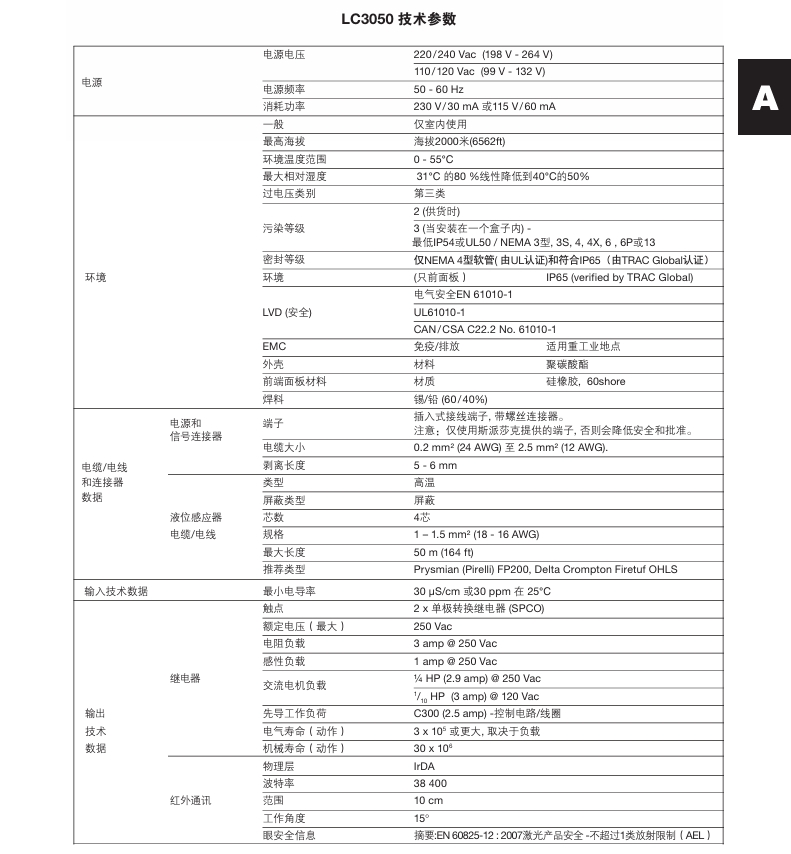

斯派莎克LC3050液位控制器技术参数:

斯派莎克LC3050液位控制器尺寸:

斯派莎克LC3050液位控制器尺寸
